Ce projet personnel retrace la conception et le design d'une machine cartésienne faite maison, de l'idée initiale jusqu'aux premières pièces imprimées. L'objectif : construire soi-même une imprimante 3D fiable et évolutive.

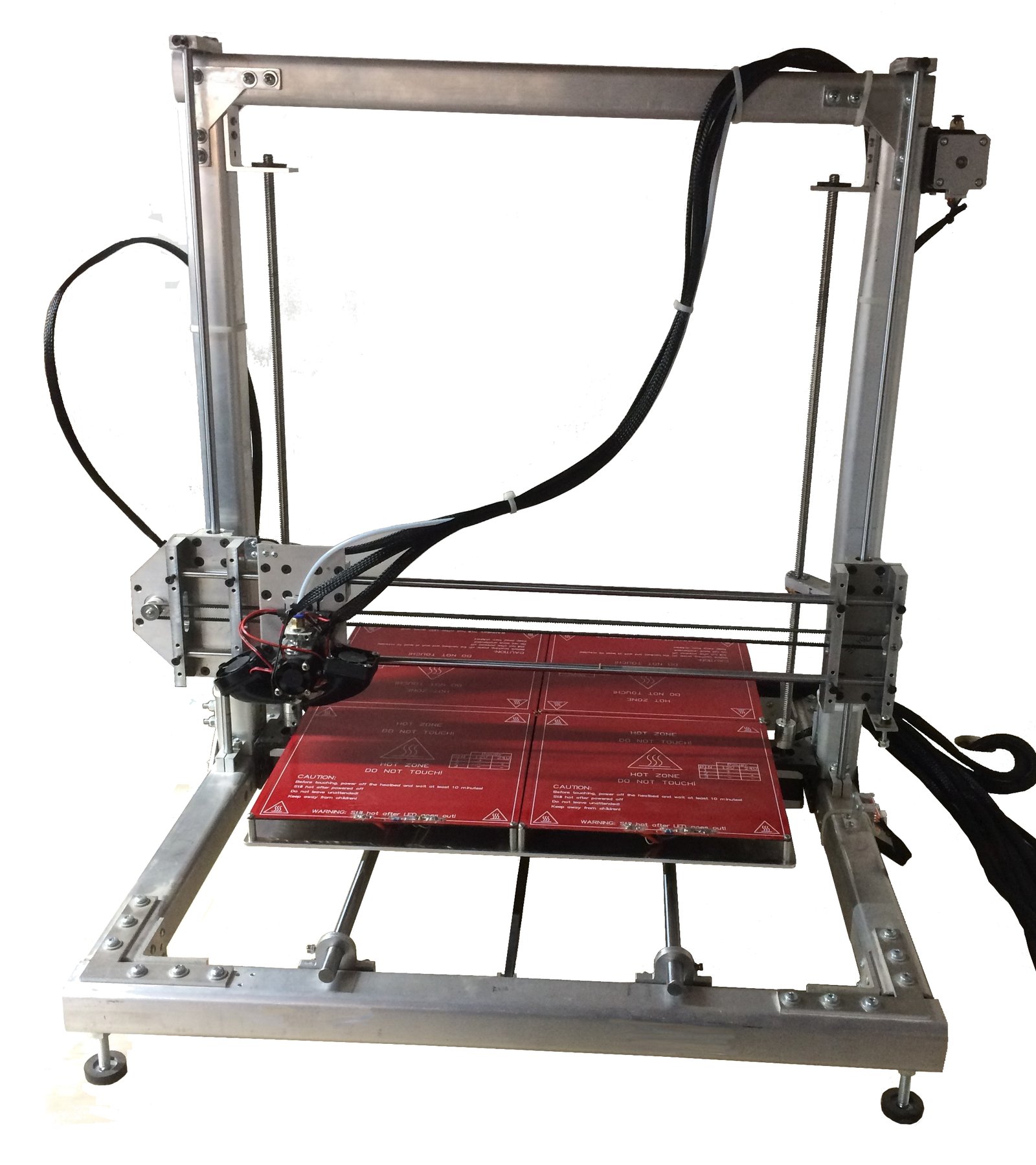

Imprimante 3D cartésienne faite maison
⏱️ Durée estimée : plusieurs semaines, en soirées et fins de semaine 🎯 Difficulté : intermédiaire à avancé 🔩 9 étapes

Matériel

Tube carré en aluminium 1-1/2 po x .12 po
Câble gainé en silicone

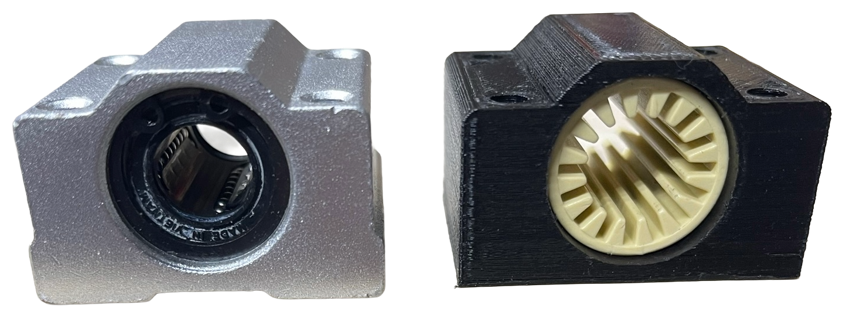

Roulements à billes linéaires
Courroies GT2 avec poulies
Moteurs pas-à-pas NEMA17
Carte contrôleur (type SKR/RAMPS) et drivers de moteurs
Hotend, buse et thermistances
Alimentation 12V
Plateau chauffant
Surface d'impression borosilicate
Divers équerres, boulons, vis et écrous

Outils

Multimètre
Fer à souder
Outillage manuel
Perceuse à colonne
Forets et End-Mill
Scies électrique
Perceuse
Tourne-vis
Clef mixte et clef à douilles

1 Choix du concept

Avant de commander la moindre pièce, il faut arrêter le concept général de la machine. Le choix s'est porté sur une architecture cartésienne : chaque axe (X, Y, Z) se déplace indépendamment selon un système de coordonnées orthogonales, ce qui simplifie grandement la mécanique, le calcul des mouvements et le dépannage par rapport à des architectures plus complexes comme le CoreXY ou le delta.

Concrètement, la position de la buse à tout instant se déduit directement des trois coordonnées (x, y, z) : pas de conversion cinématique complexe entre deux moteurs pour obtenir un déplacement diagonal, comme c'est le cas en CoreXY, ni de trigonométrie sur trois bras pour localiser l'effecteur, comme en delta. Chaque moteur pilote un seul axe à la fois, ce qui rend le firmware plus simple à configurer et les problèmes de mouvement plus faciles à isoler : si un axe dérape ou perd des pas, il suffit d'inspecter cet axe précis plutôt que de recalculer l'effet combiné de plusieurs moteurs. La contrepartie : la structure doit déplacer plus de masse (le portique complet plutôt qu'une simple tête légère), ce qui limite un peu la vitesse et l'accélération atteignables comparé à un CoreXY bien optimisé — un compromis tout à fait acceptable pour un premier châssis fait maison, où la fiabilité et la facilité de dépannage priment sur la performance brute.

Les objectifs du projet ont ensuite été fixés : un volume d'impression cible d'environ 420 x 420 x 500 mm, un budget raisonnable en réutilisant certaines pièces existantes, et une machine suffisamment rigide pour imprimer à des vitesses modérées sans perte de précision.

Points à trancher dès le départ

  • Volume d'impression visé et encombrement disponible dans l'atelier
  • Budget total et pièces récupérées vs neuves
  • Architecture cartésienne à plateau mobile en Y ou à portique
  • Niveau de bruit et de vitesse recherché

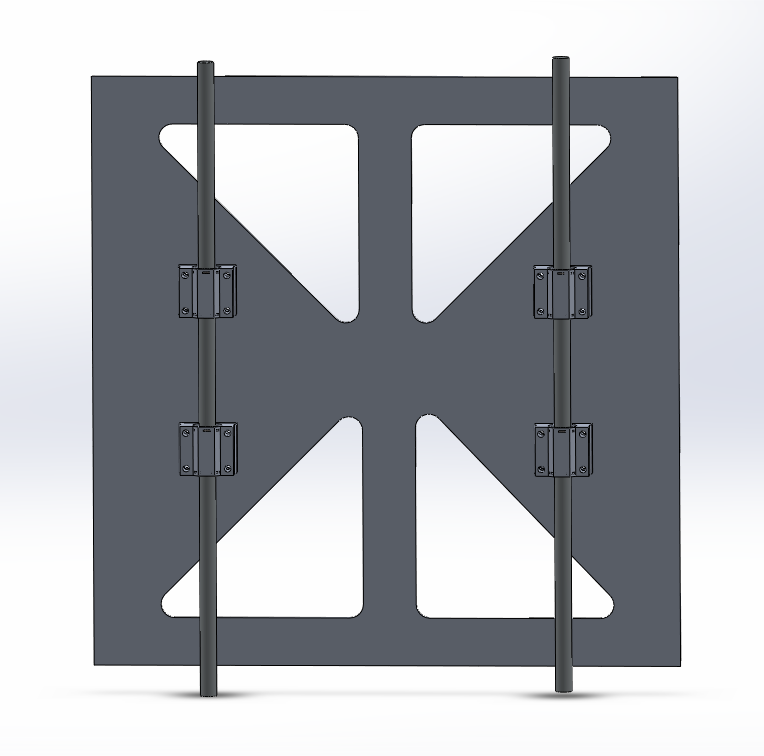

2 Conception du châssis

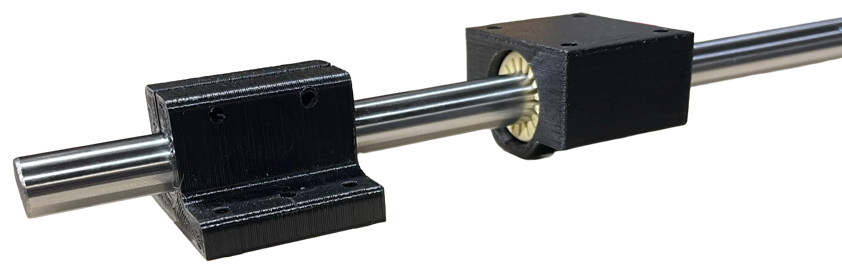

Le châssis est la colonne vertébrale de la machine : sa rigidité conditionne directement la qualité d'impression. Des profilés aluminium extrudé ont été retenus pour leur bon rapport rigidité/poids et leur facilité d'assemblage par rainures en T. Des calculs simples de rigidité et de déflexion ont permis de choisir la section des profilés selon la portée de chaque axe (20x20 pour les axes courts, 20x40 ou 20x60 pour la structure principale et le portique). Le choix des rails et guidages linéaires (patins MGN sur rails profilés) a aussi été fait à cette étape, en visant un compromis entre précision, fluidité de mouvement et coût.

Choix techniques du châssis

  • Profilés aluminium 2020/2040/2060
  • Rails et patins linéaires MGN12/MGN15
  • Équerres et connecteurs d'angle pour rigidifier les coins
  • Plaques de base en MDF ou aluminium pour ancrer le plateau

3 Électronique et carte mère

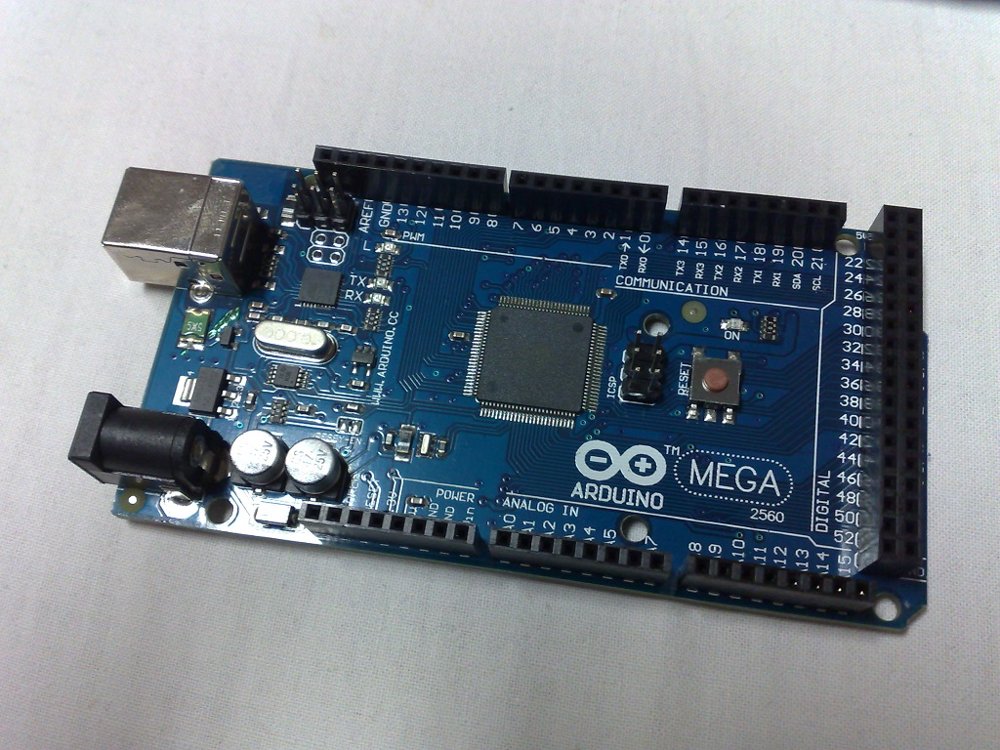

Le cerveau de la machine repose sur une carte contrôleur de type RAMPS ou une carte 32 bits plus récente de la famille SKR, choisie pour sa compatibilité avec les firmwares populaires et sa marge de puissance pour de futures améliorations. Des moteurs pas-à-pas NEMA17 pilotent chacun des axes, associés à des drivers silencieux permettant un fonctionnement plus doux et moins bruyant que les drivers d'origine. Le choix des drivers (courant maximal, micro-pas, mode silencieux) a été fait en fonction des charges attendues sur chaque axe.

Composants électroniques principaux

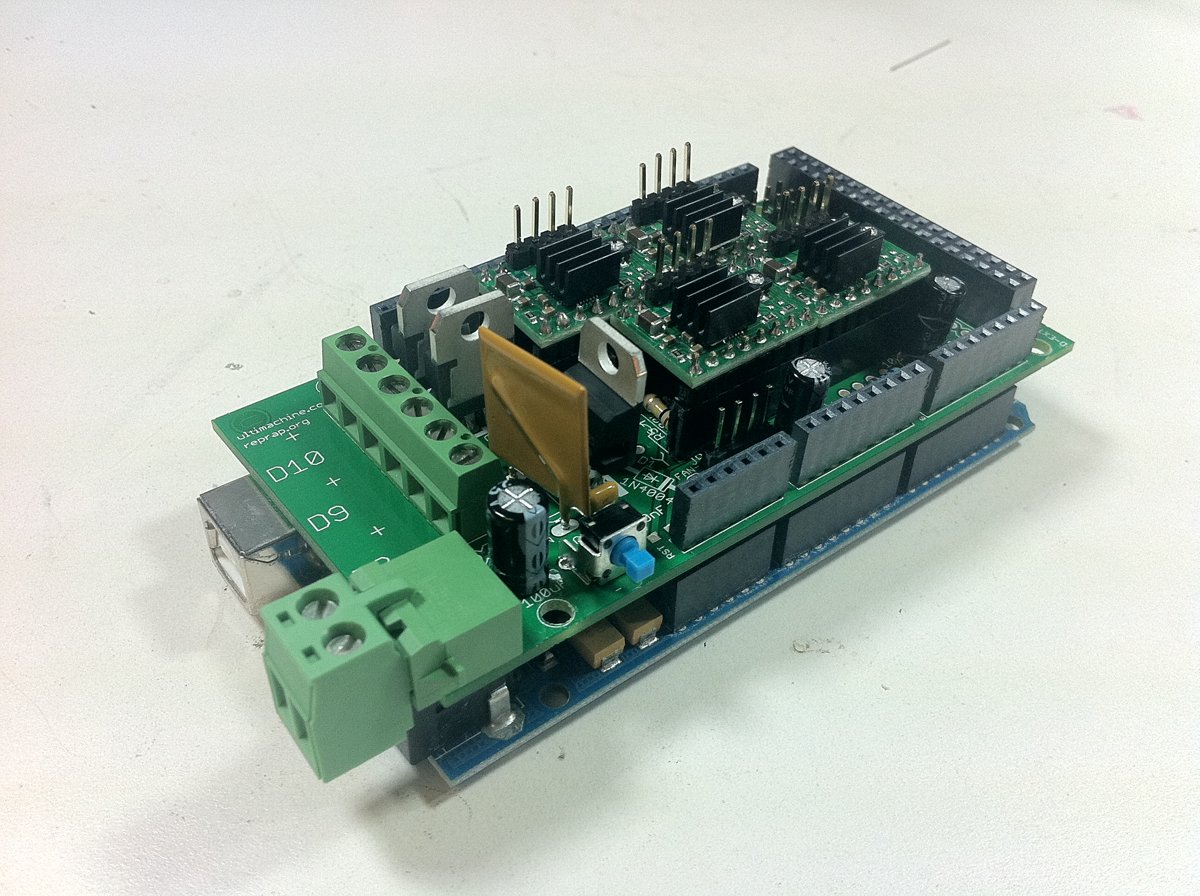

  • Carte RAMPS 1.4
  • Moteurs pas-à-pas NEMA17

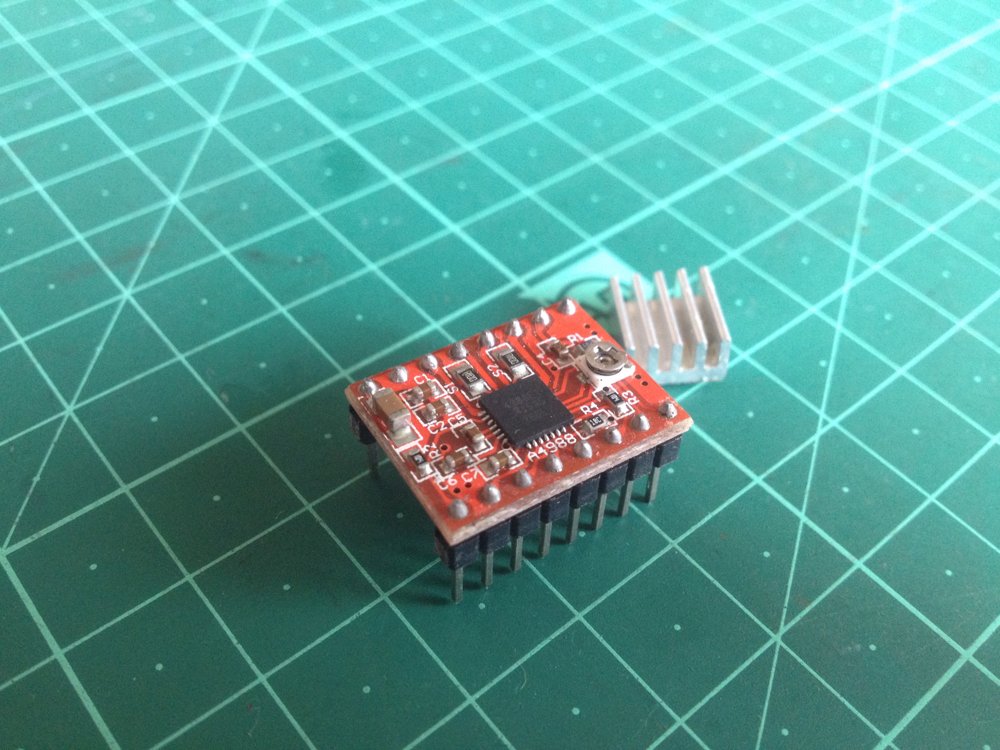

  • Drivers A4988

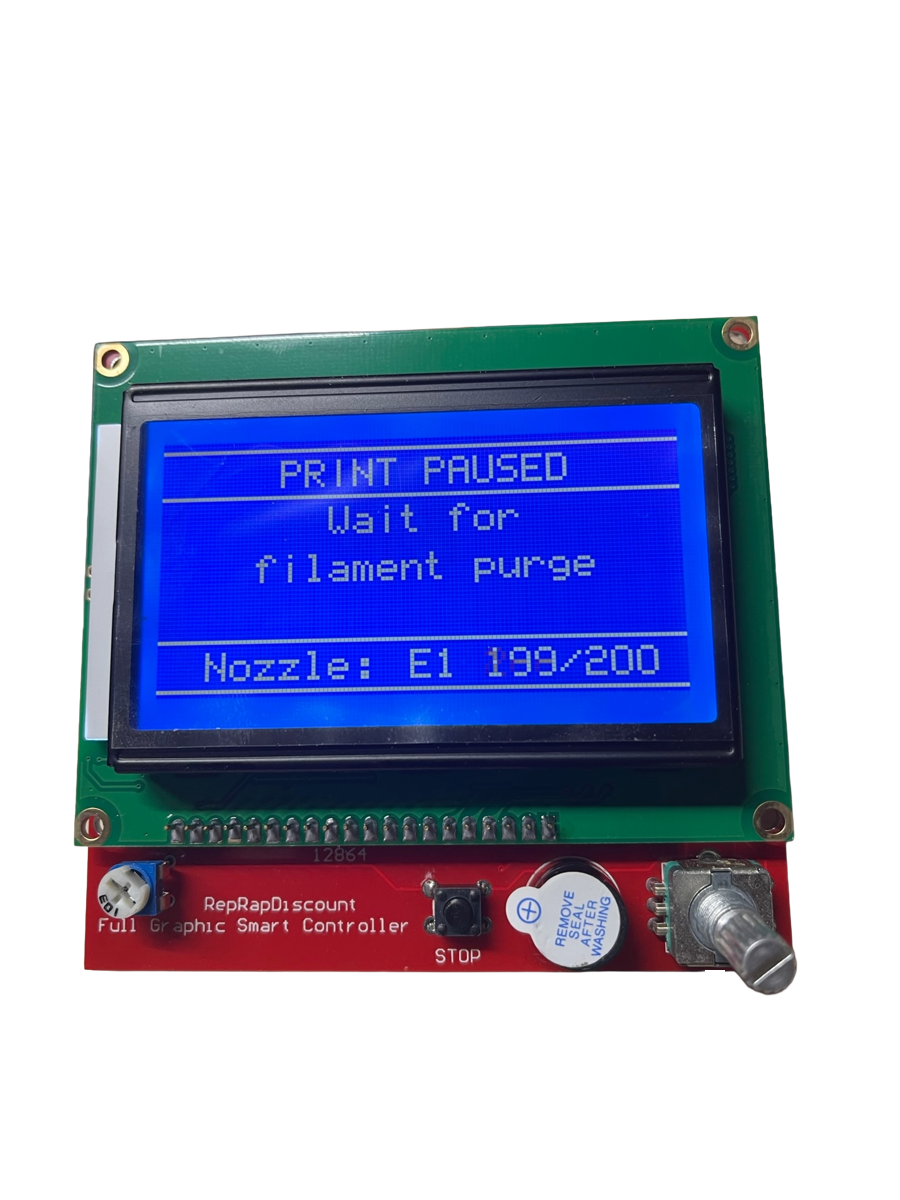

  • Écran de contrôle LCD ou tactile

4 Assemblage mécanique

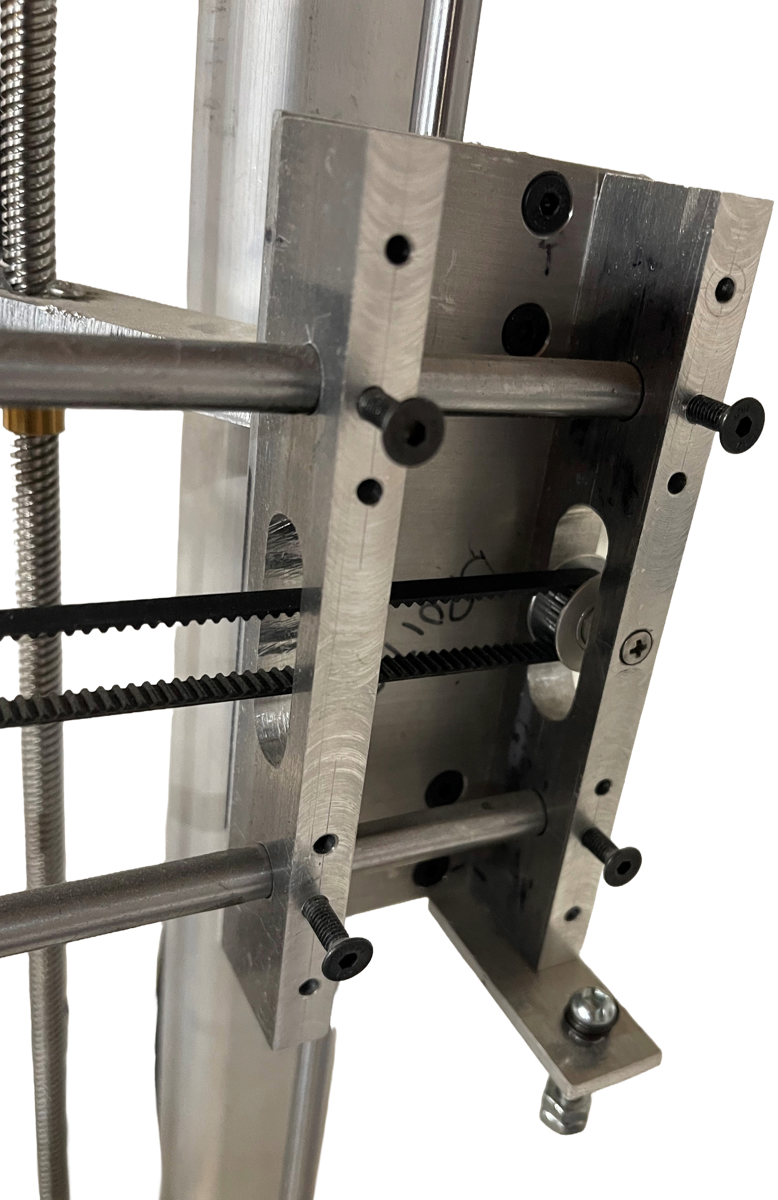

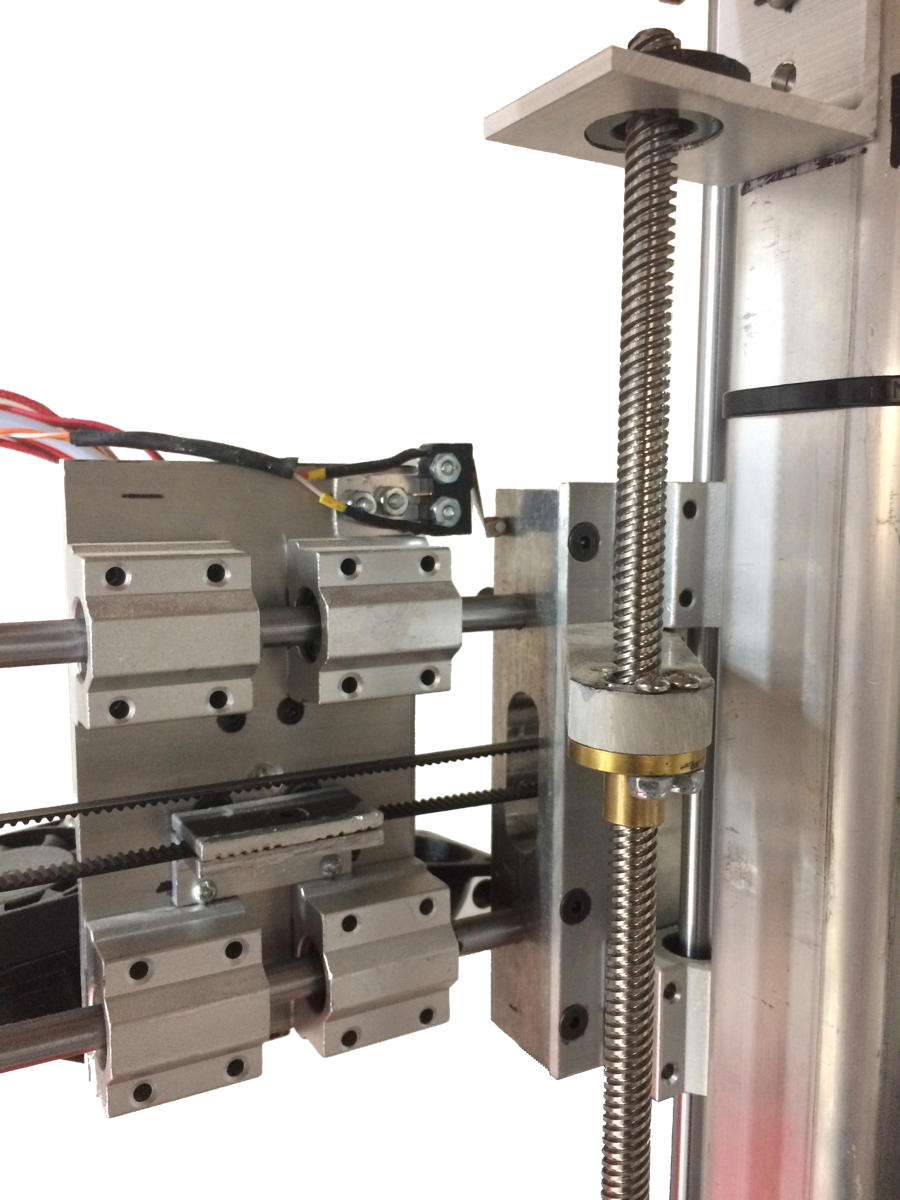

Place au montage du châssis et des trois axes de déplacement. Chaque profilé est assemblé, aligné et fixé avec soin, en vérifiant l'équerrage à chaque étape à l'aide d'une équerre de précision et de diagonales mesurées. Les rails linéaires sont installés sur les axes X et Y, tandis que l'axe Z repose sur une ou deux vis à billes synchronisées pour un mouvement vertical précis. Un mauvais équerrage à cette étape se répercute directement sur la qualité des pièces imprimées, d'où l'importance de prendre le temps nécessaire pour bien calibrer la structure avant de poursuivre.

Points de calibration mécanique

  • Équerrage du châssis (mesure des diagonales)
  • Tension et alignement des courroies GT2
  • Synchronisation des vis à billes de l'axe Z
  • Jeu et fluidité des patins sur les rails linéaires

5 Extrudeur et hotend

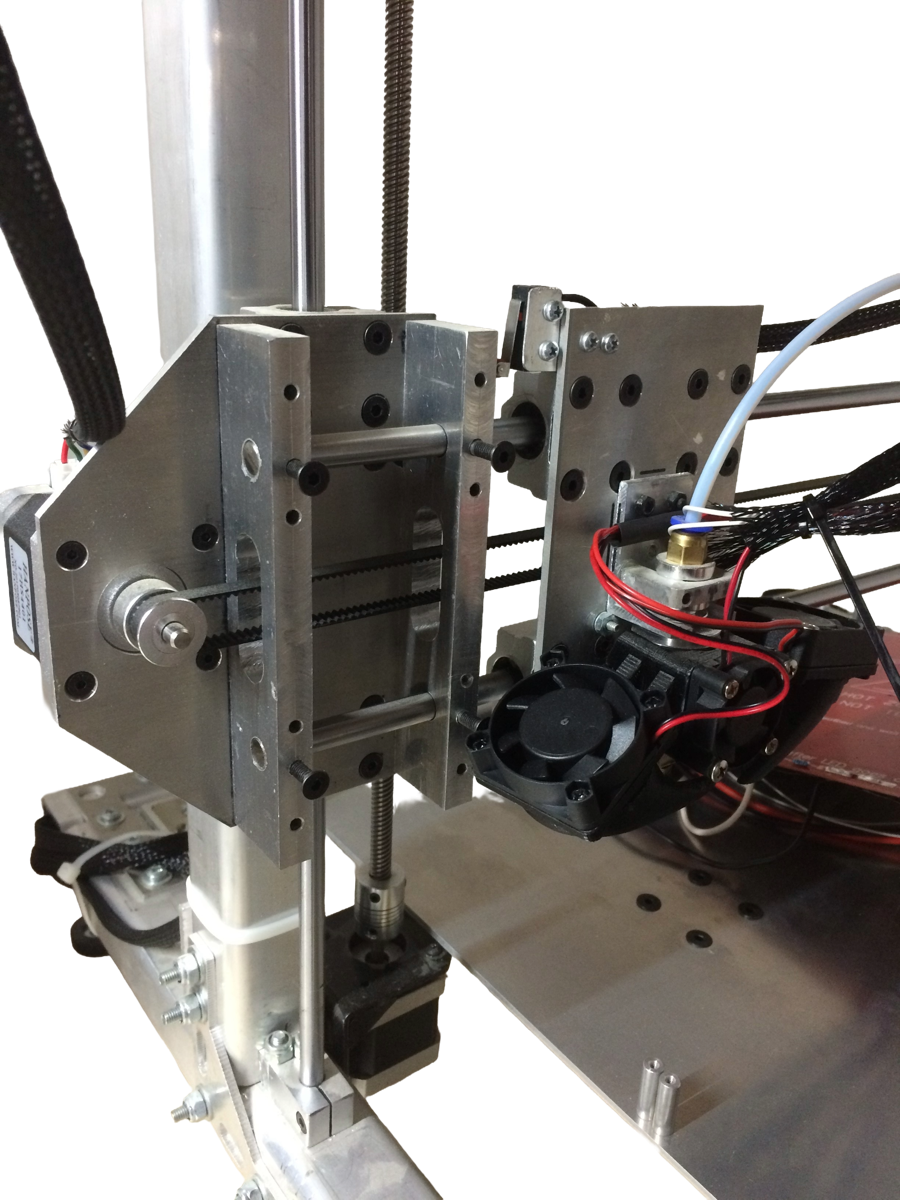

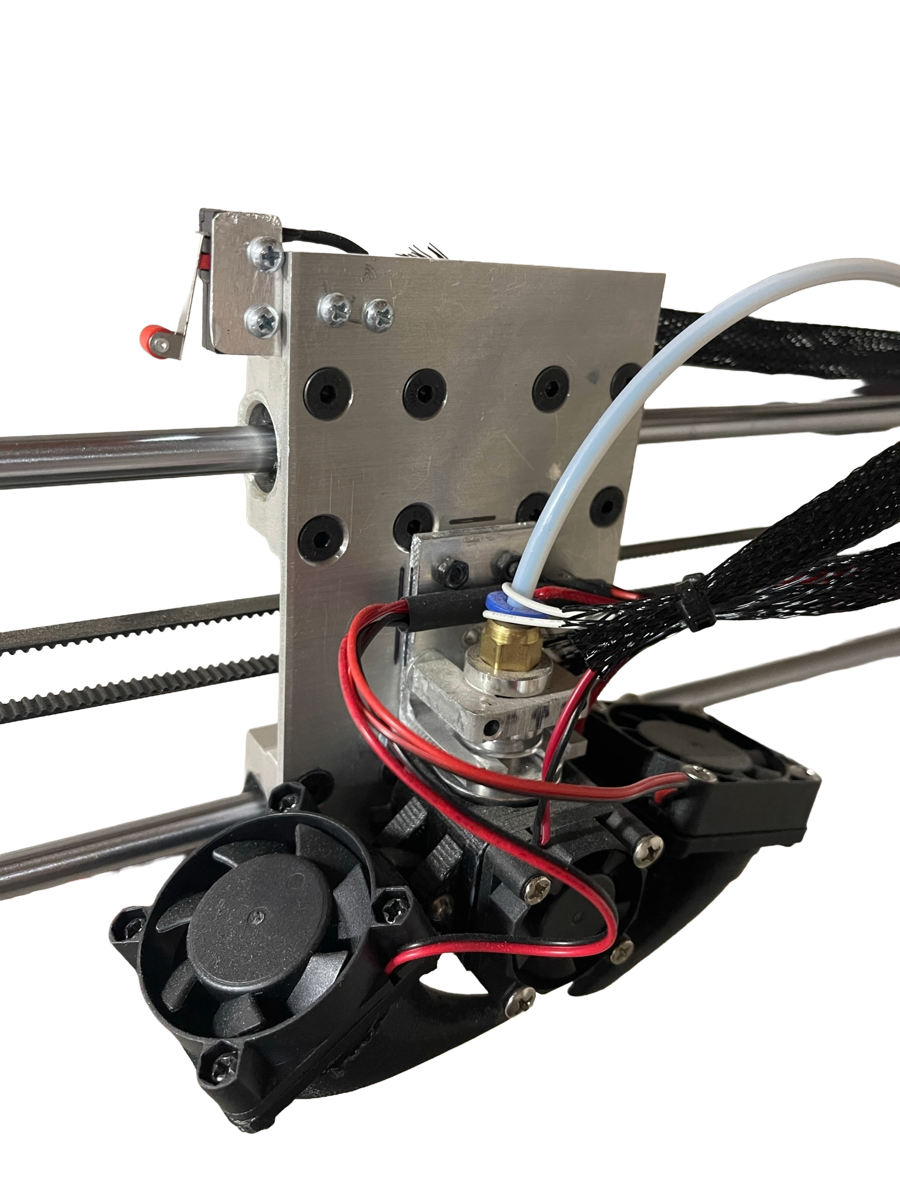

Le système d'extrusion transforme le filament solide en matière fondue déposée couche par couche. Un hotend a été choisi pour sa fiabilité et sa compatibilité avec différents diamètres de buse, permettant d'ajuster la résolution ou la vitesse d'impression selon le besoin. L'extrudeur (direct drive ou bowden) est monté sur le chariot de l'axe X, avec attention portée au refroidissement du bloc de chauffe pour éviter le phénomène de bourrage à chaud.

Composants de l'extrudeur

  • Hotend avec bloc de chauffe et dissipateur
  • Buses interchangeables (0.4 mm par défaut)
  • Thermistances pour le contrôle de température
  • Ventilateurs de refroidissement (bloc de chauffe et pièce)

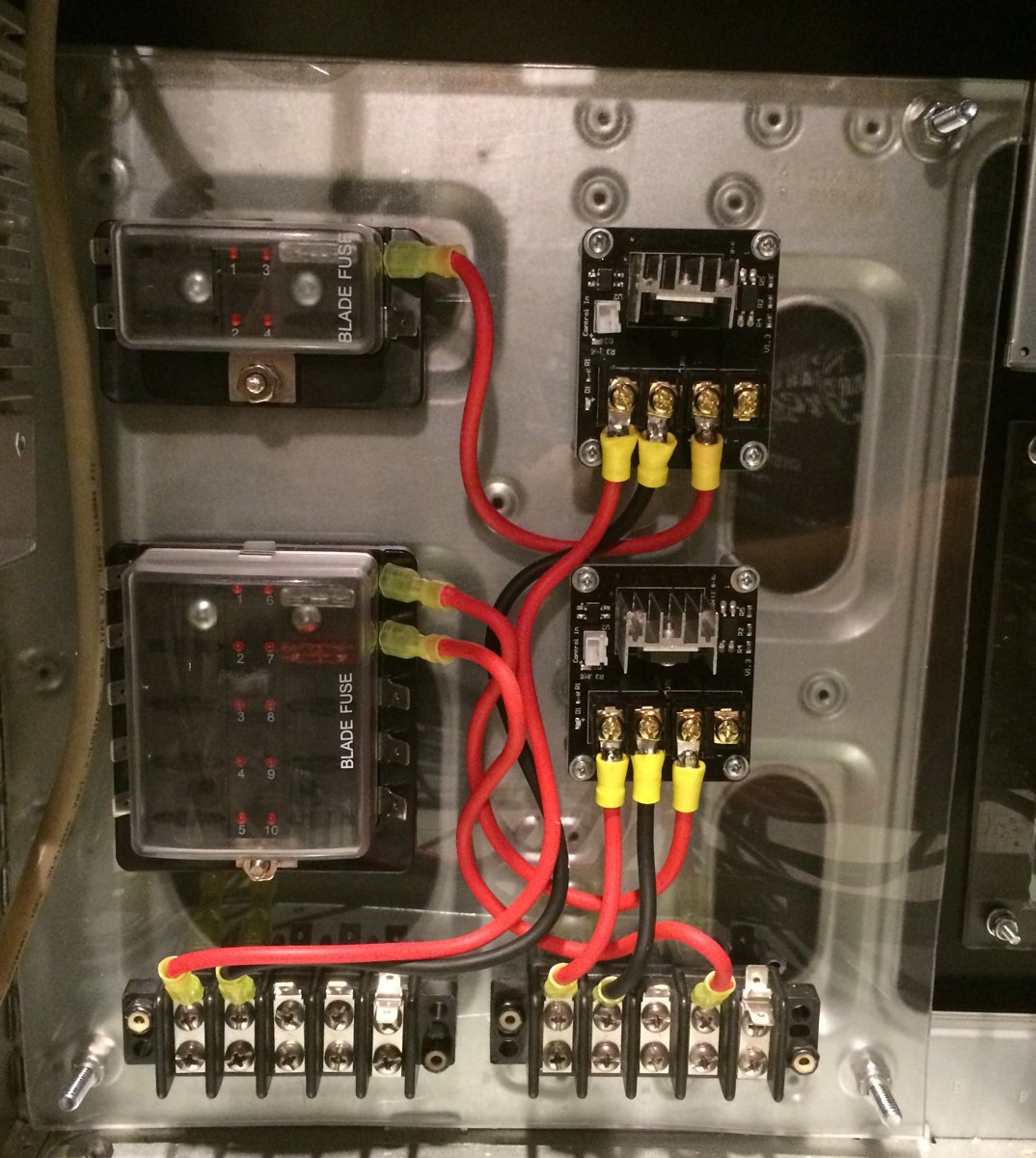

6 Câblage et mise sous tension

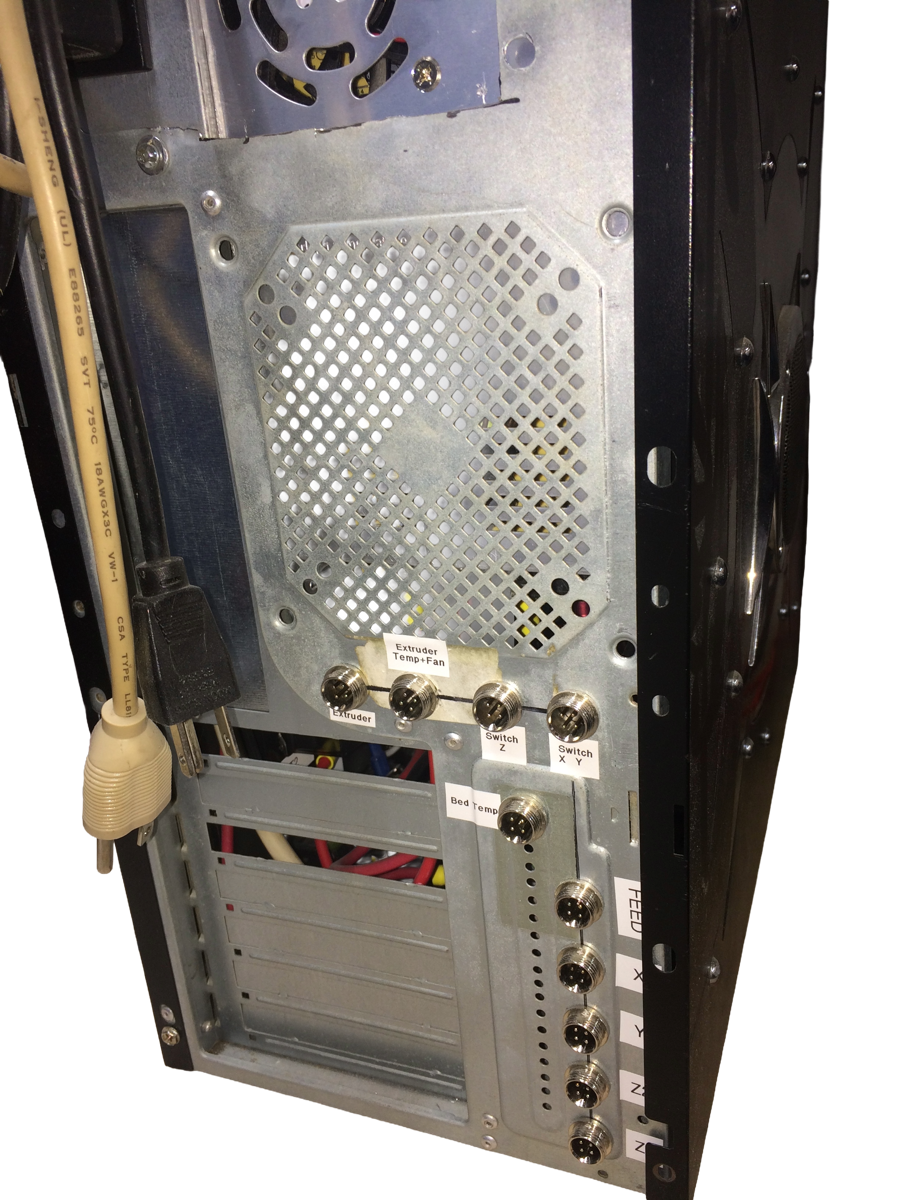

Tous les composants électroniques doivent maintenant être reliés proprement à la carte contrôleur : moteurs, fins de course, hotend, plateau chauffant et thermistances. Un soin particulier est porté au cheminement des fils le long des axes mobiles, avec des chaînes porte-câbles pour éviter l'usure prématurée par flexion répétée. Avant toute première mise sous tension, chaque connexion est vérifiée au multimètre (continuité, absence de court-circuit) pour éviter d'endommager la carte ou l'alimentation.

Ne jamais mettre la machine sous tension avant d'avoir vérifié la polarité de l'alimentation et l'absence de court-circuit sur les fils moteurs et chauffants.

7 Firmware et calibration logicielle

Une fois l'électronique alimentée sans problème, le firmware (Marlin ou Klipper selon la carte) est configuré et flashé sur le contrôleur : dimensions de la machine, sens des moteurs, type de capteurs et paramètres de sécurité thermique. Les pas par millimètre de chaque axe sont ensuite calibrés précisément, tout comme le niveau du plateau, manuellement ou à l'aide d'un capteur de nivellement automatique. Cette étape logicielle est aussi importante que le montage mécanique : une mauvaise calibration se traduit directement par des dimensions imprécises sur les pièces imprimées.

Paramètres clés à calibrer

  • Pas par millimètre (X, Y, Z, extrudeur)
  • Niveau et planéité du plateau
  • Décalage de la buse (Z-offset)
  • Réglages de sécurité thermique (thermal runaway)

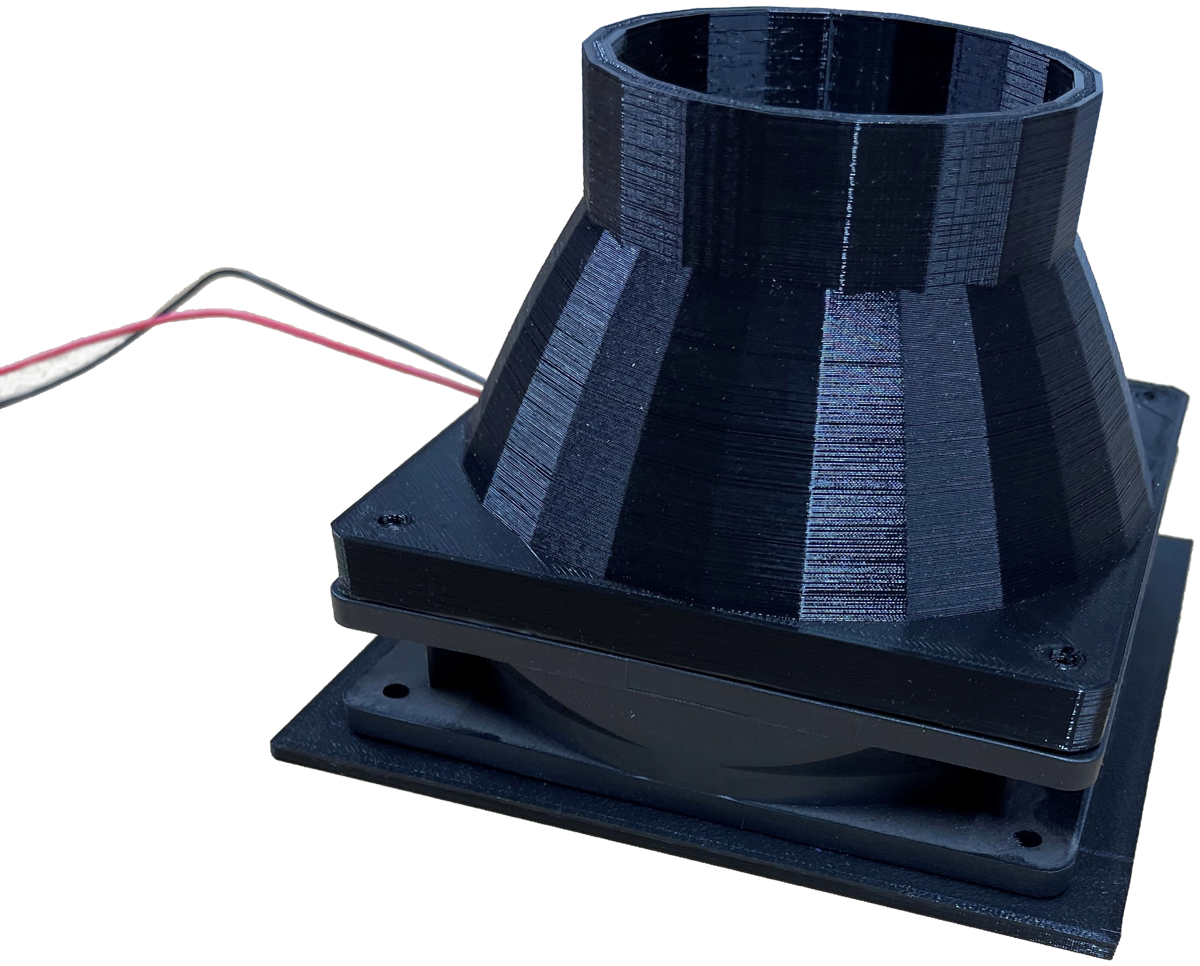

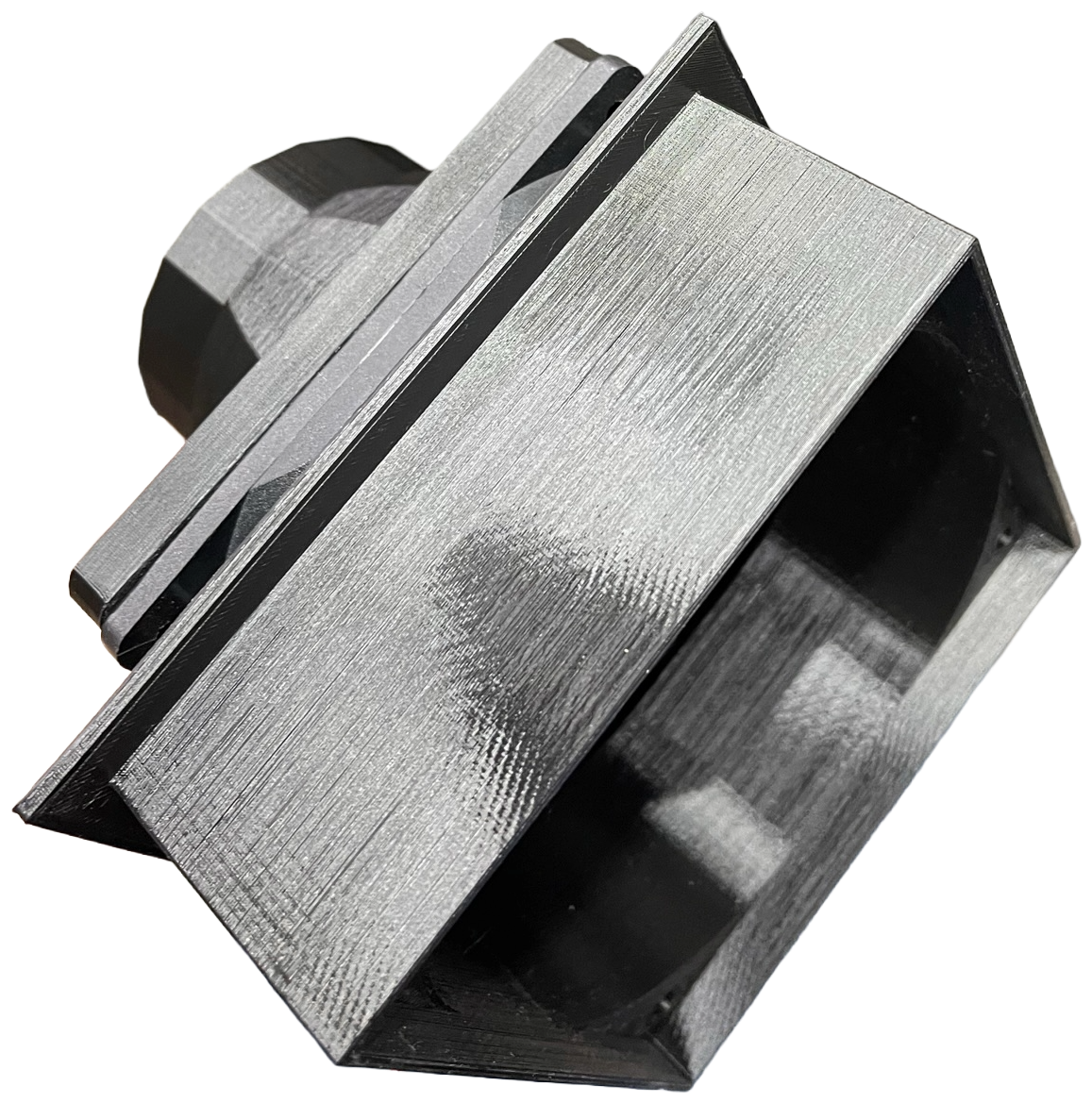

8 Premiers tests d'impression

Le grand moment : les premières pièces sont lancées. Un profil d'impression conservateur est utilisé au départ (vitesse réduite, température standard pour le PLA) pour valider l'ensemble de la chaîne mécanique et logicielle. Les premières pièces révèlent souvent des ajustements à apporter : tension des courroies, adhérence au plateau, débit d'extrusion ou vibrations à certaines vitesses. Chaque impression test permet d'affiner un paramètre à la fois jusqu'à obtenir une qualité constante.

9 Améliorations continues

Une imprimante 3D maison n'est jamais vraiment « terminée » : c'est une machine qui évolue au gré des besoins et des technologies FDM disponibles. Parmi les pistes envisagées pour la suite : passage à un extrudeur direct drive pour les filaments souples, ajout d'une enceinte fermée pour imprimer l'ABS ou d'autres matériaux techniques dans un environnement thermique stable, intégration d'un capteur de détection de fin de filament, et migration éventuelle vers un firmware Klipper pour des vitesses et accélérations plus élevées.

Pistes d'amélioration futures

  • Extrudeur direct drive pour les filaments flexibles
  • Enceinte fermée pour l'ABS et matériaux techniques
  • Capteur de détection de fin de filament
  • Migration vers Klipper pour de meilleures performances
