Ce projet personnel retrace la conception et la construction d'une graveuse découpeuse laser à portique (gantry), de l'idée initiale jusqu'aux premières découpes réussies. L'objectif : bâtir soi-même une machine fiable, capable de graver et découper une large gamme de matériaux avec précision.

Graveuse découpeuse laser faite maison
« L'innovation n'est pas seulement l'invention, c'est aussi la capacité à transformer une invention en une solution utile. » — Inconnu
⏱️ Durée estimée : environ un an, en soirées et fins de semaine 🎯 Difficulté : avancé 🔩 9 étapes

Matériel

Profilés aluminium extrudé
Plaque Aluminum 1/4
Courroies GT2
Moteurs pas-à-pas NEMA17
Carte contrôleur GRBL
80W Laser with air Assisted 450nm Blue Light
Solid Delrin POM V-Slot Wheel
Alimentation 24V
Câblage gainé en silicone
Chaîne porte-câbles
Visserie

Outils

Perceuse à colonne
Forets et End-Mill
Scies électrique
Perceuse
Tourne-vis
Clef mixte et clef à douilles
Multimètre
Fer à souder
Outillage manuel

1 Choix du concept

Avant de commander la moindre pièce, il faut fixer les objectifs de la machine. Le choix s'est porté sur une architecture à portique (gantry) mobile en Y, reconnue pour sa rigidité et sa simplicité de construction. Les paramètres cibles ont été arrêtés dès le départ : une surface de gravure/découpe d'environ 833 x 492 mm, une puissance laser suffisante pour découper du bois mince et de l'acrylique tout en restant capable de gravures fines, un budget maîtrisé en réutilisant certaines pièces d'atelier, et surtout une attention constante portée à la sécurité, un laser de cette puissance n'étant pas un jouet.

Points à trancher dès le départ

  • Surface de gravure/découpe visée et encombrement disponible dans l'atelier
  • Puissance laser souhaitée (diode vs tube CO2) selon les matériaux à travailler
  • Budget total et pièces récupérées vs neuves
  • Mesures de sécurité incontournables (lunettes, capotage, coupure d'urgence)

2 Conception et Impression 3D

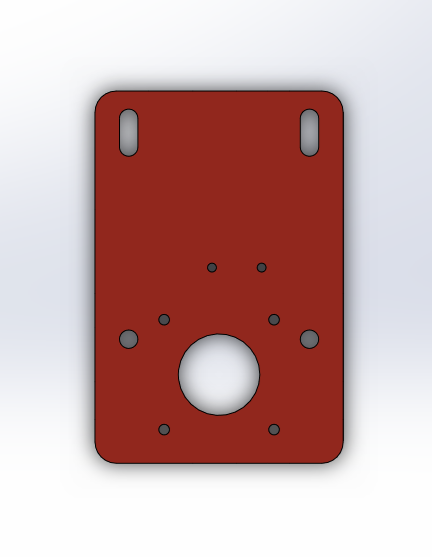

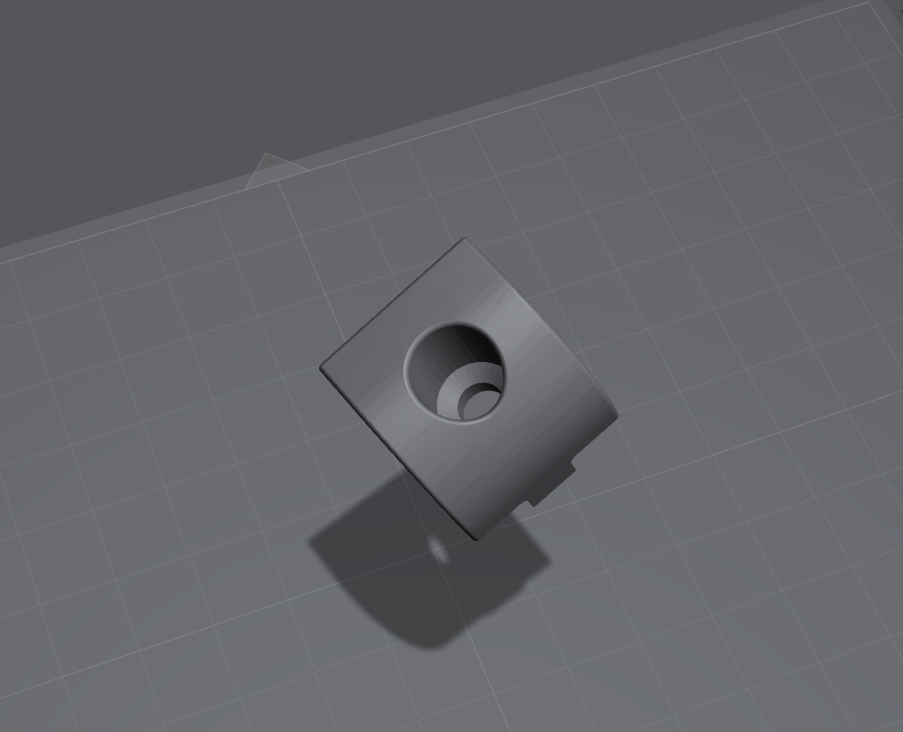

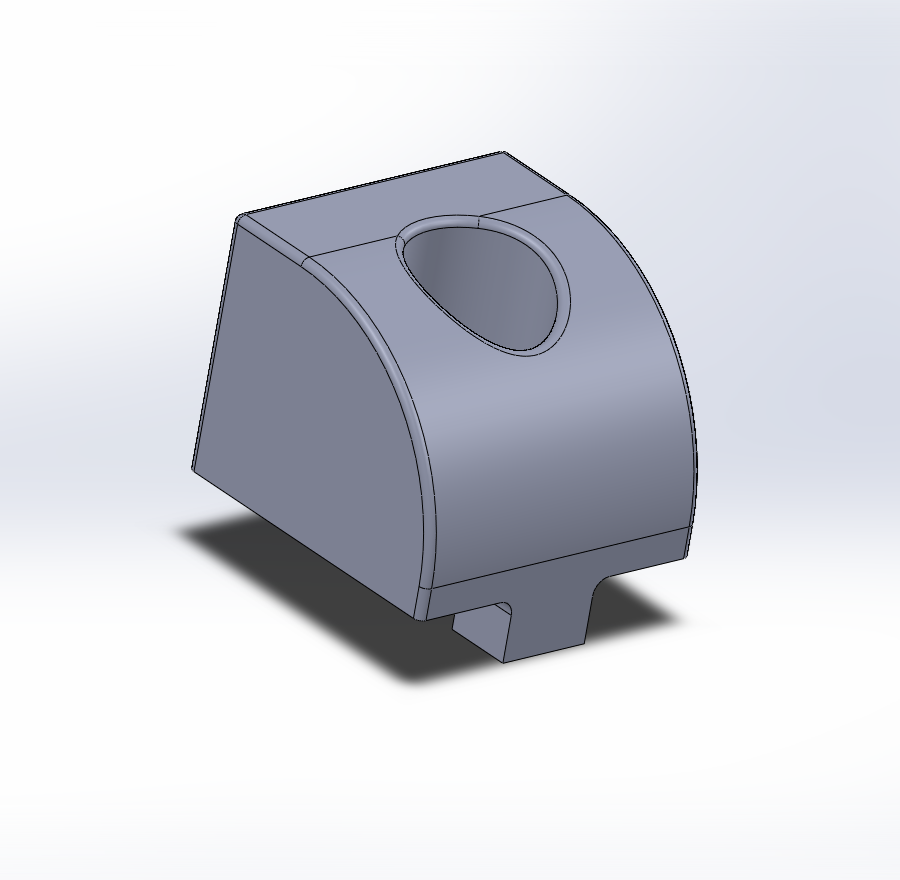

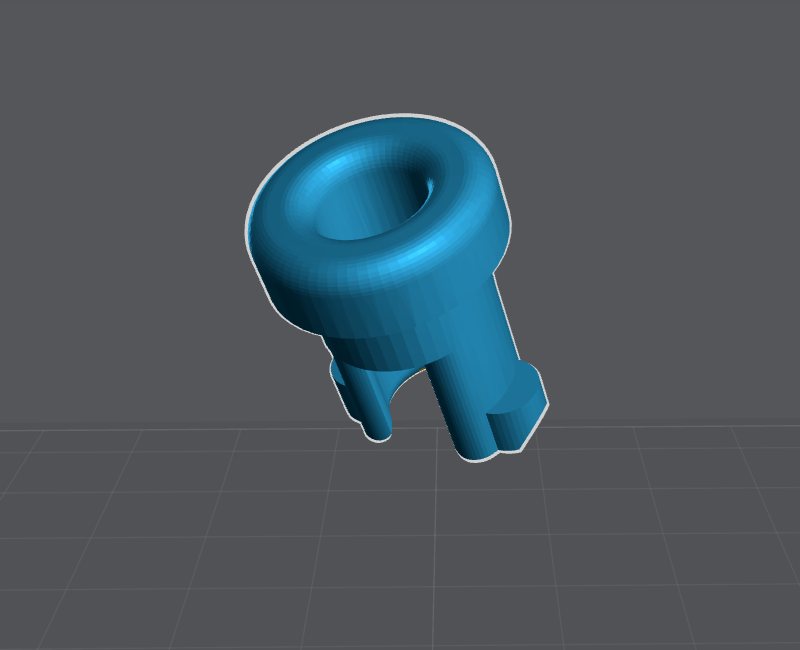

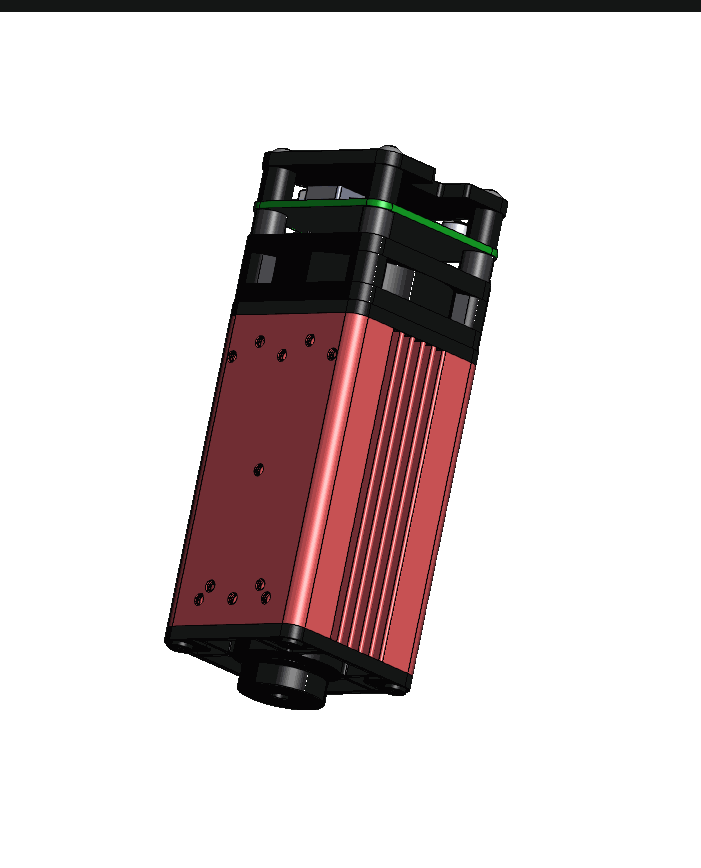

Avant l'assemblage définitif, plusieurs pièces de la machine sont dessinées en CAO puis imprimées en 3D : supports de fin de course, fixation du module laser, passe-câbles et autres pièces sur mesure difficiles à trouver dans le commerce. L'impression 3D permet d'itérer rapidement : un support mal dimensionné est simplement réimprimé après ajustement du modèle, sans attendre une commande ni improviser une solution moins solide.

Pièces conçues et imprimées

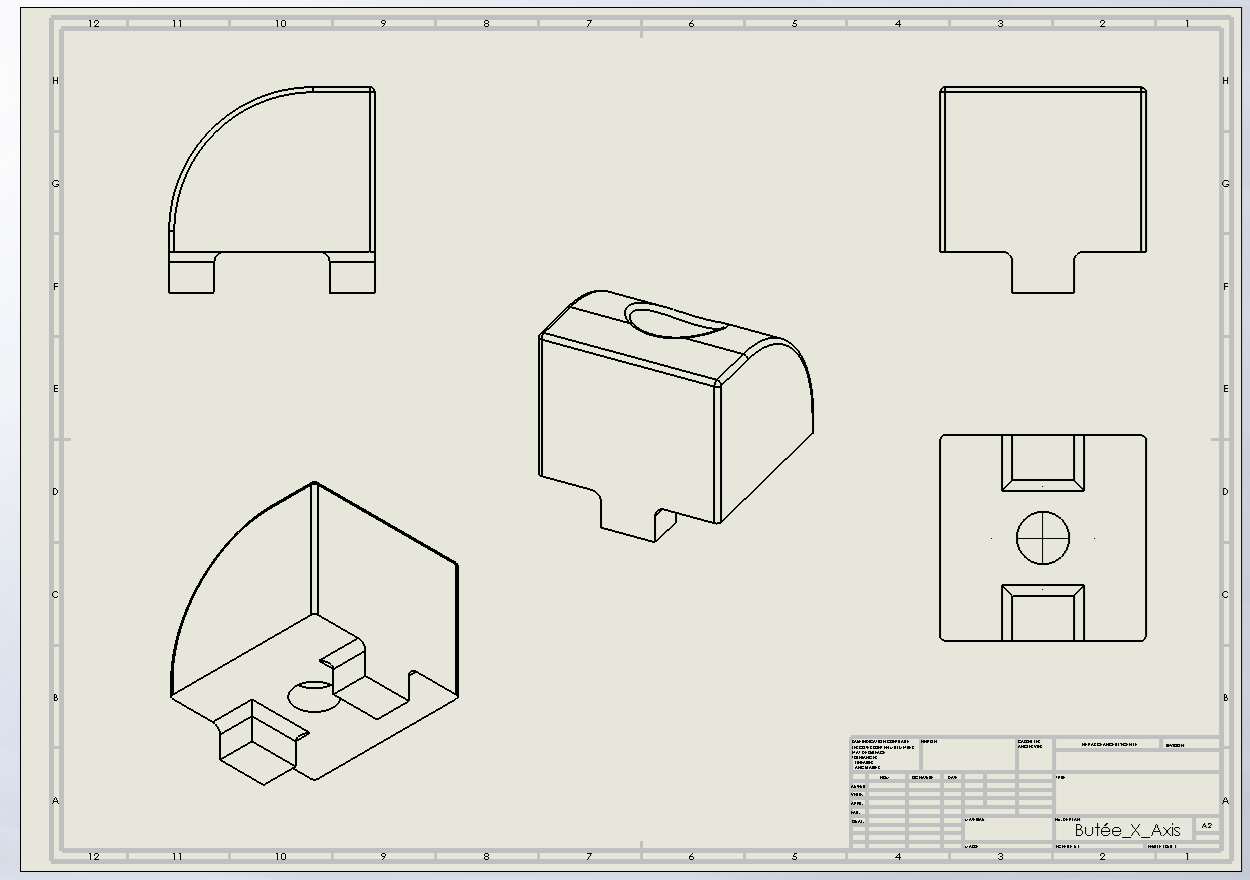

  • Supports de fins de course
  • Fixation du module laser
  • Passe-câbles et guides pour la chaîne porte-câbles
  • Pièces de fixation diverses sur mesure

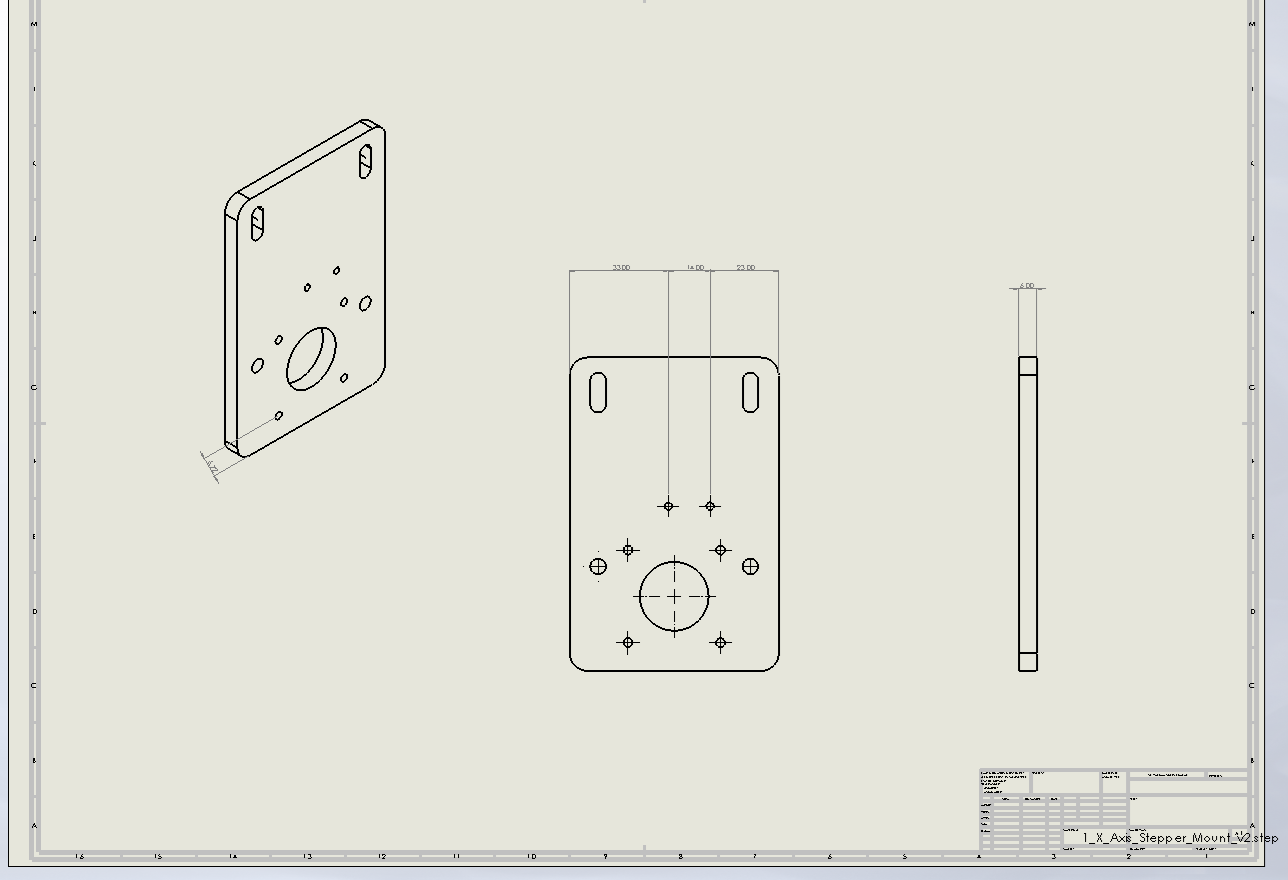

3 Conception du châssis et pièces

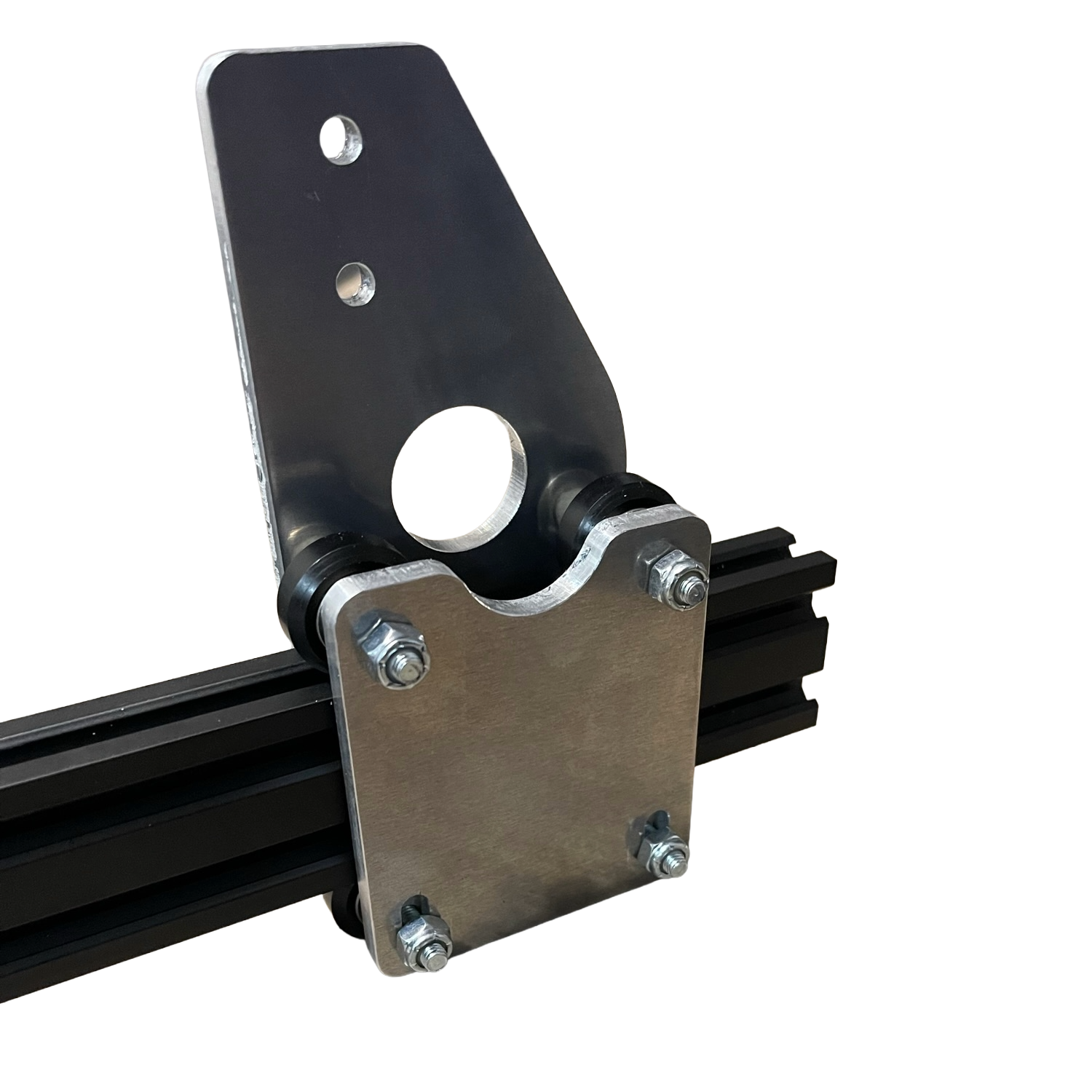

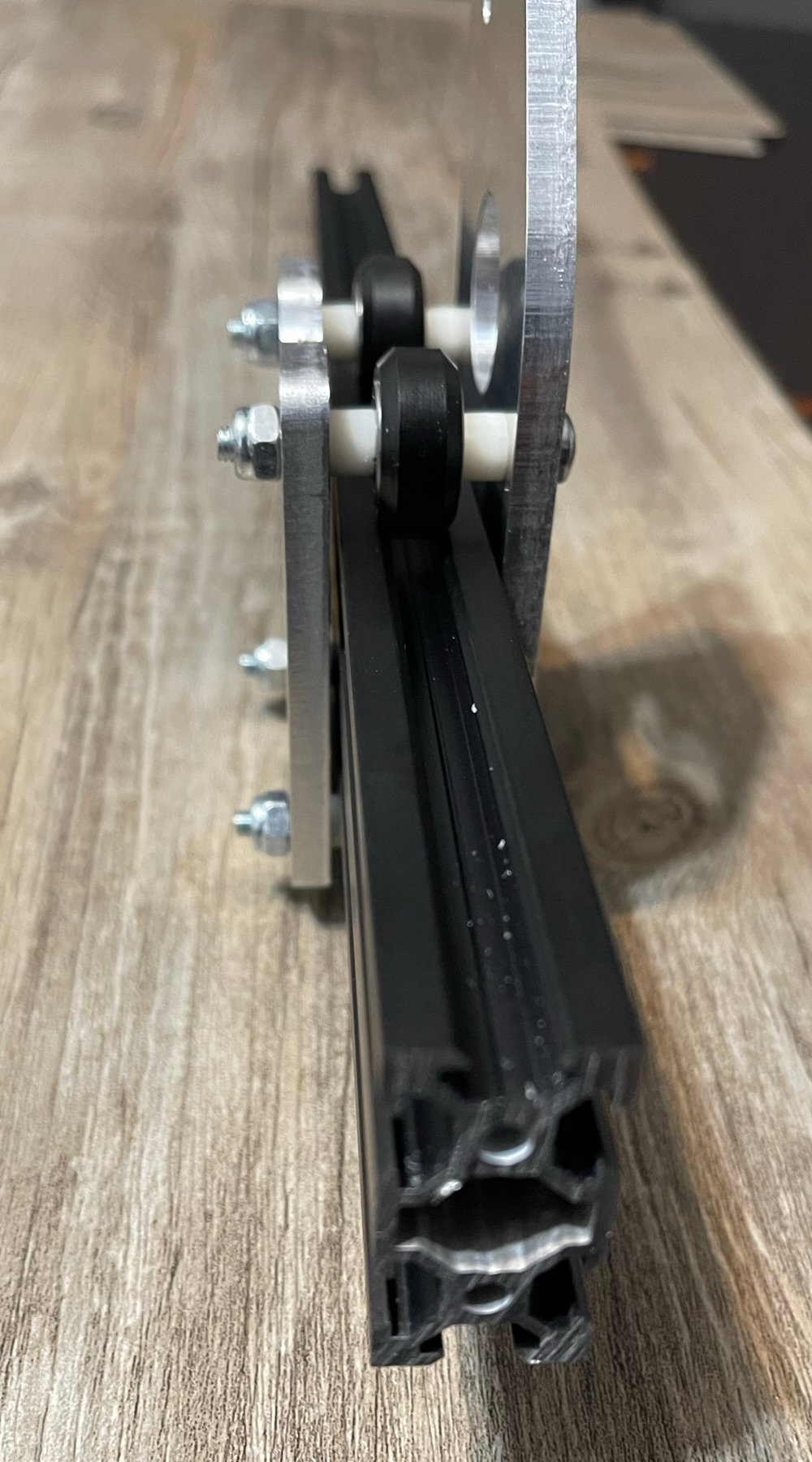

Le châssis conditionne directement la précision des découpes : le moindre jeu ou fléchissement se traduit par des bords irréguliers ou des traits dédoublés. Des profilés aluminium extrudé ont été retenus pour leur excellent rapport rigidité/poids et leur facilité d'assemblage par rainures en T. Le portique, qui porte la tête laser et se déplace sur l'axe Y, a été dimensionné pour rester rigide sur toute sa portée malgré le poids du module laser et de l'optique. Le choix des rails de guidage linéaire s'est fait en visant un compromis entre précision de déplacement, fluidité et coût.

Choix techniques du châssis

  • Profilés aluminium extrudé pour le cadre et le portique

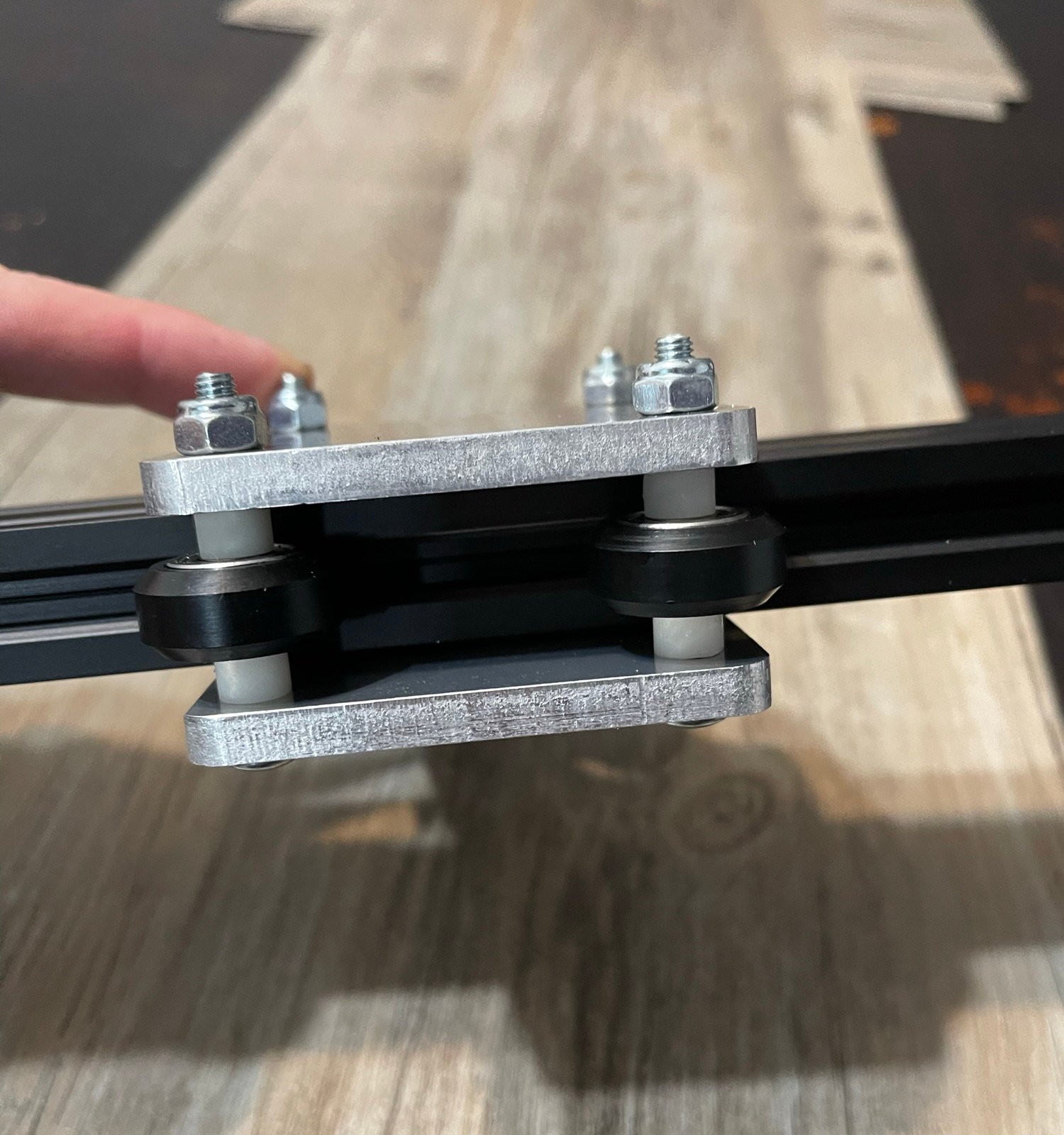

  • Rails de guidage linéaire sur les axes X et Y

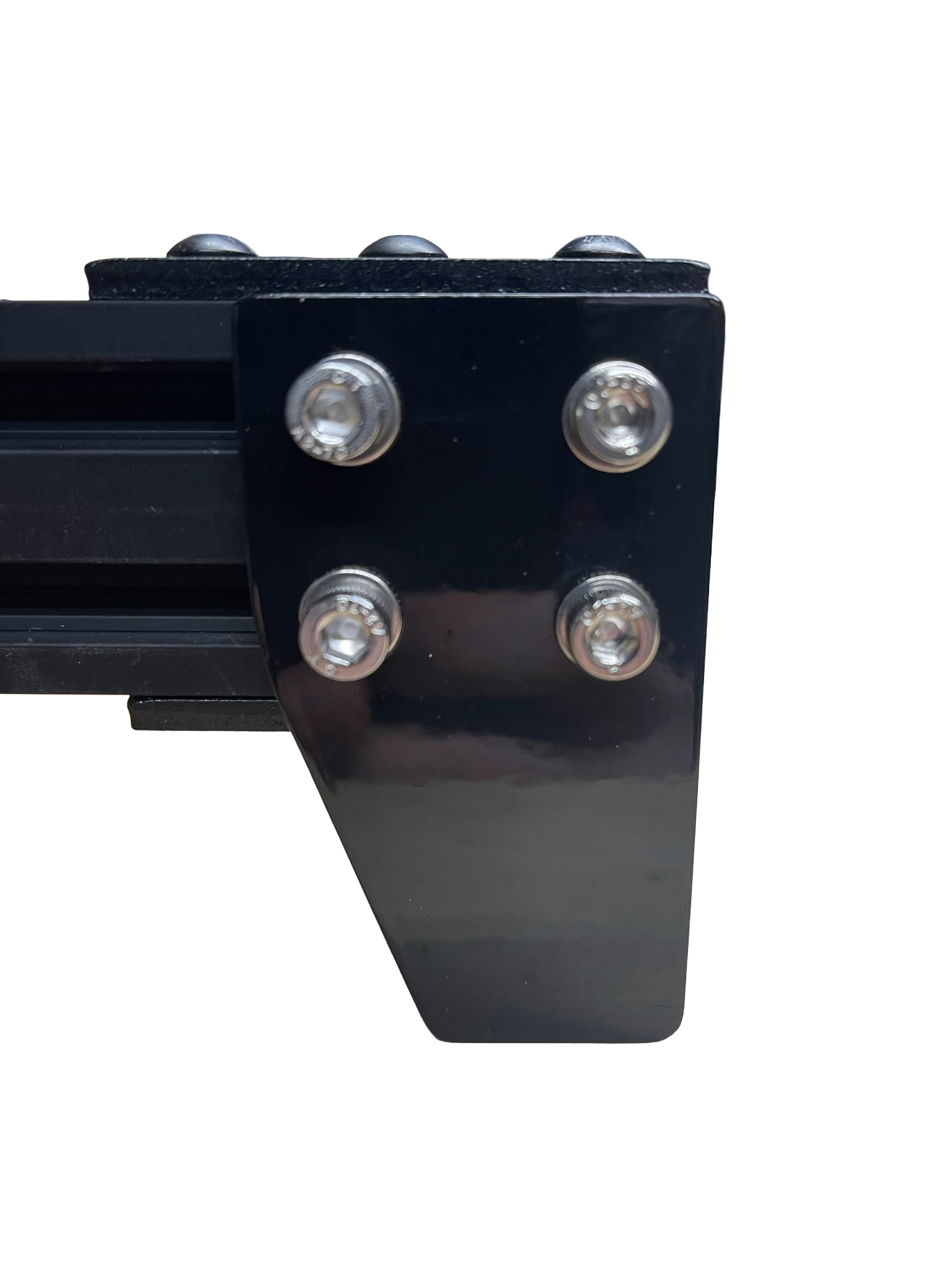

  • Équerres et connecteurs d'angle pour rigidifier la structure

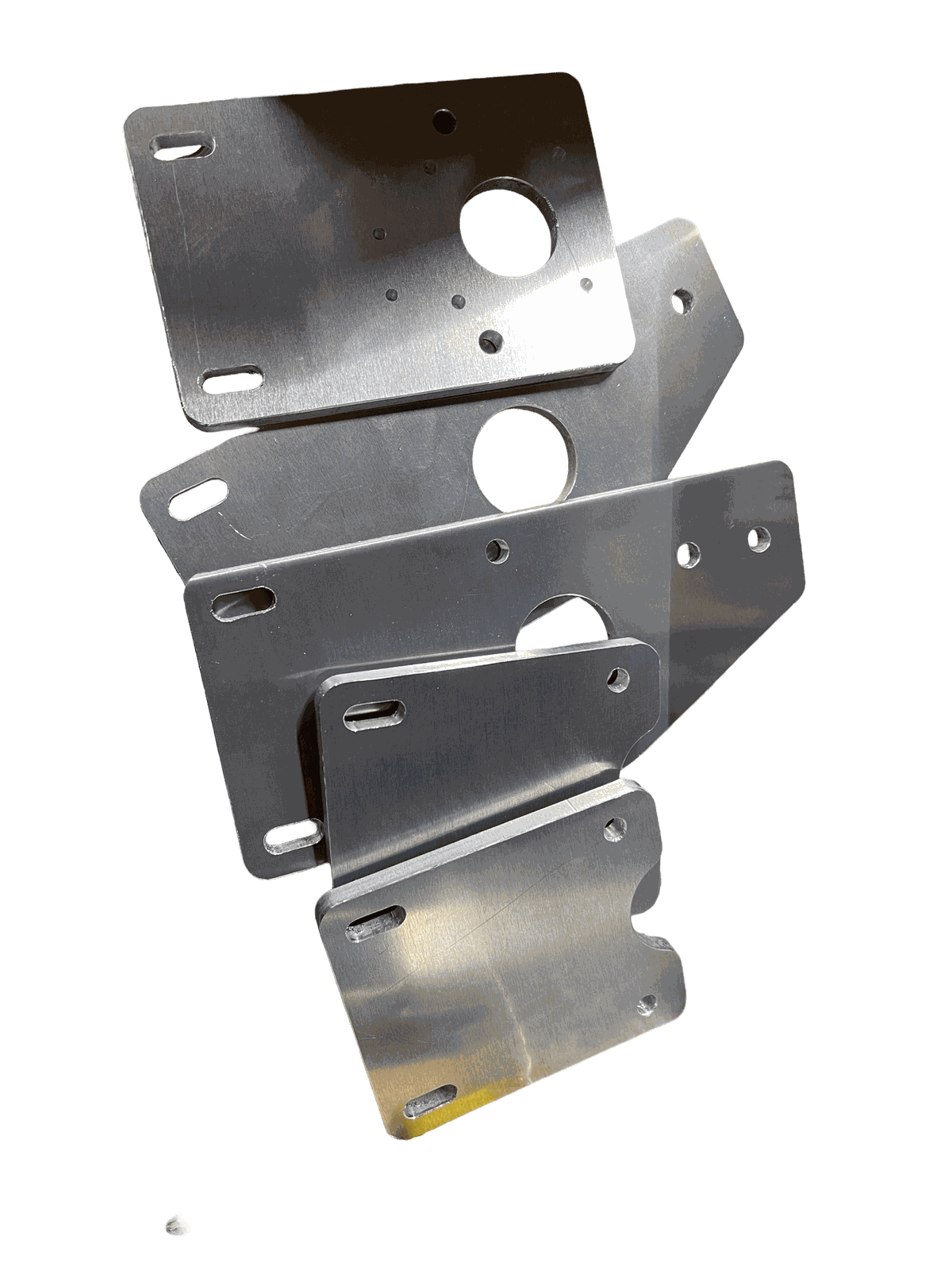

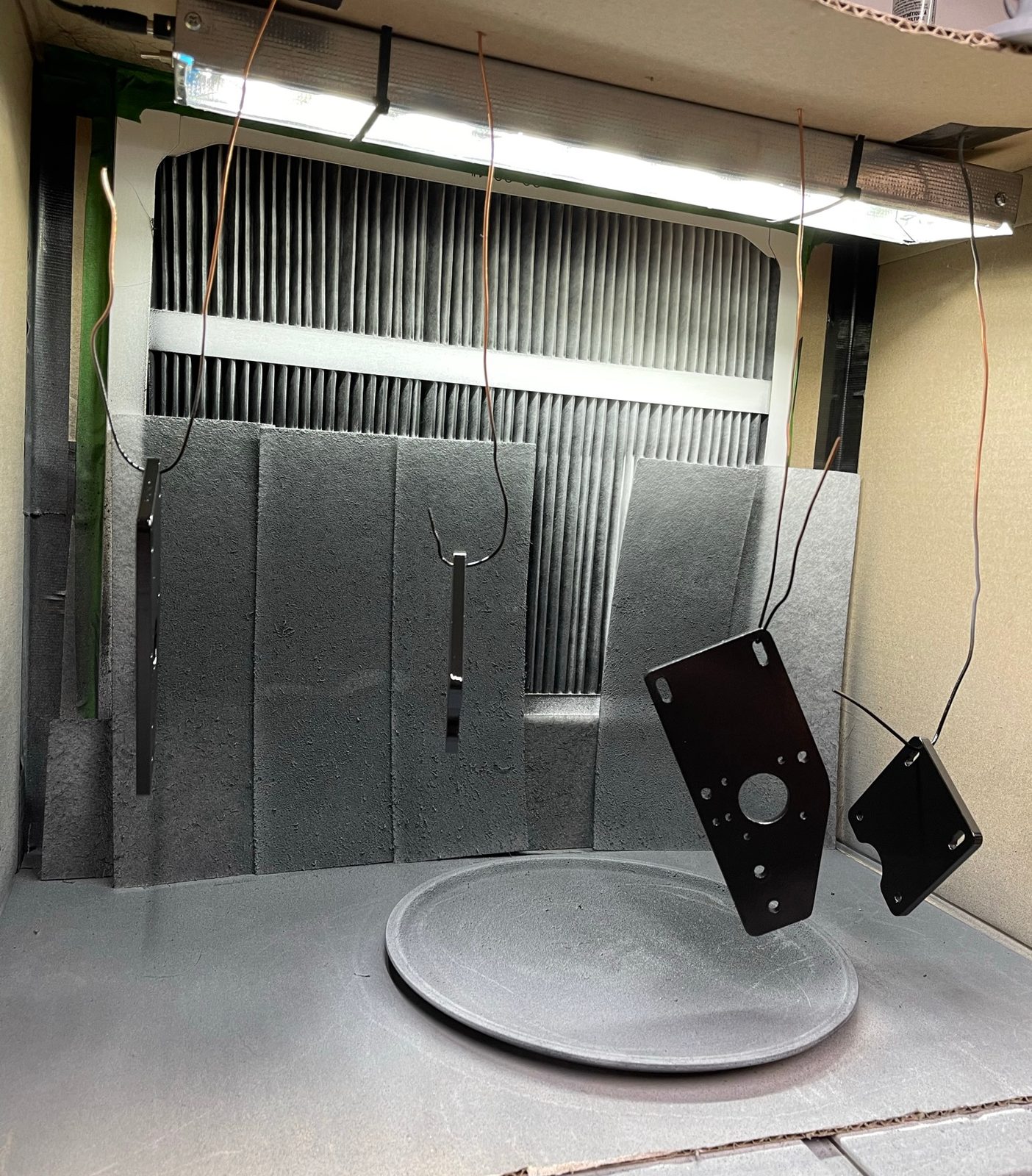

  • Plaque Aluminium 1/4

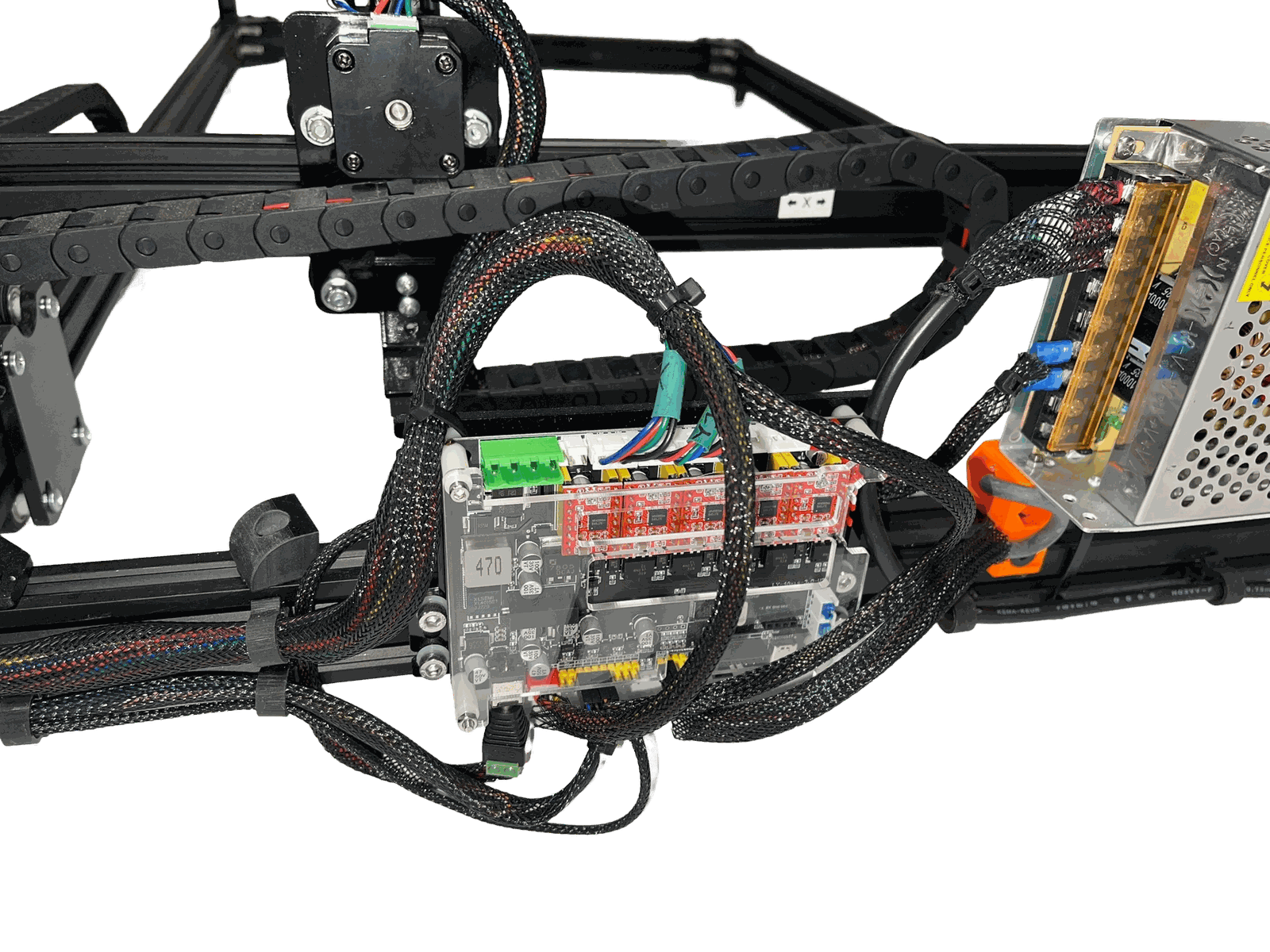

4 Électronique et carte contrôleur

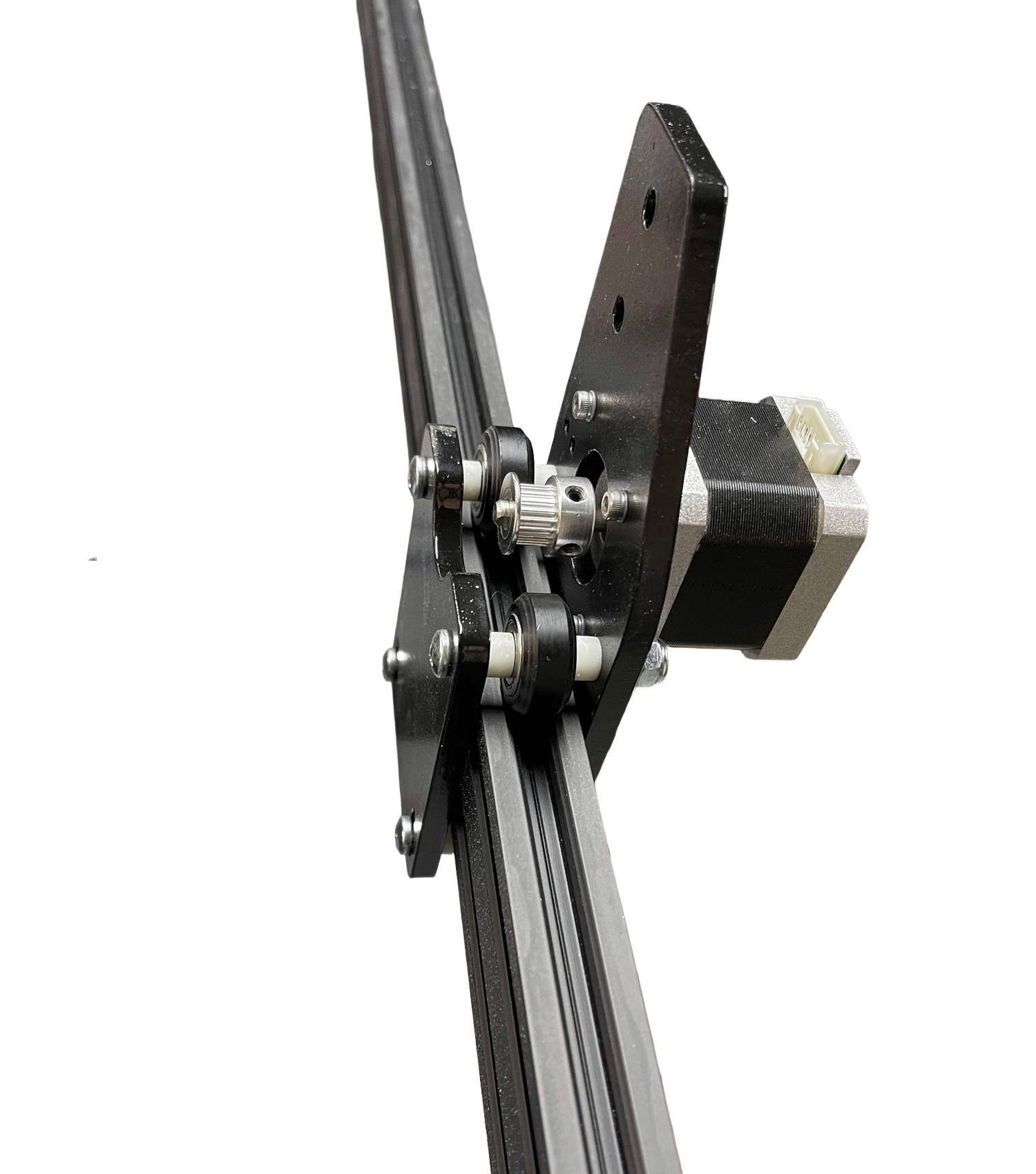

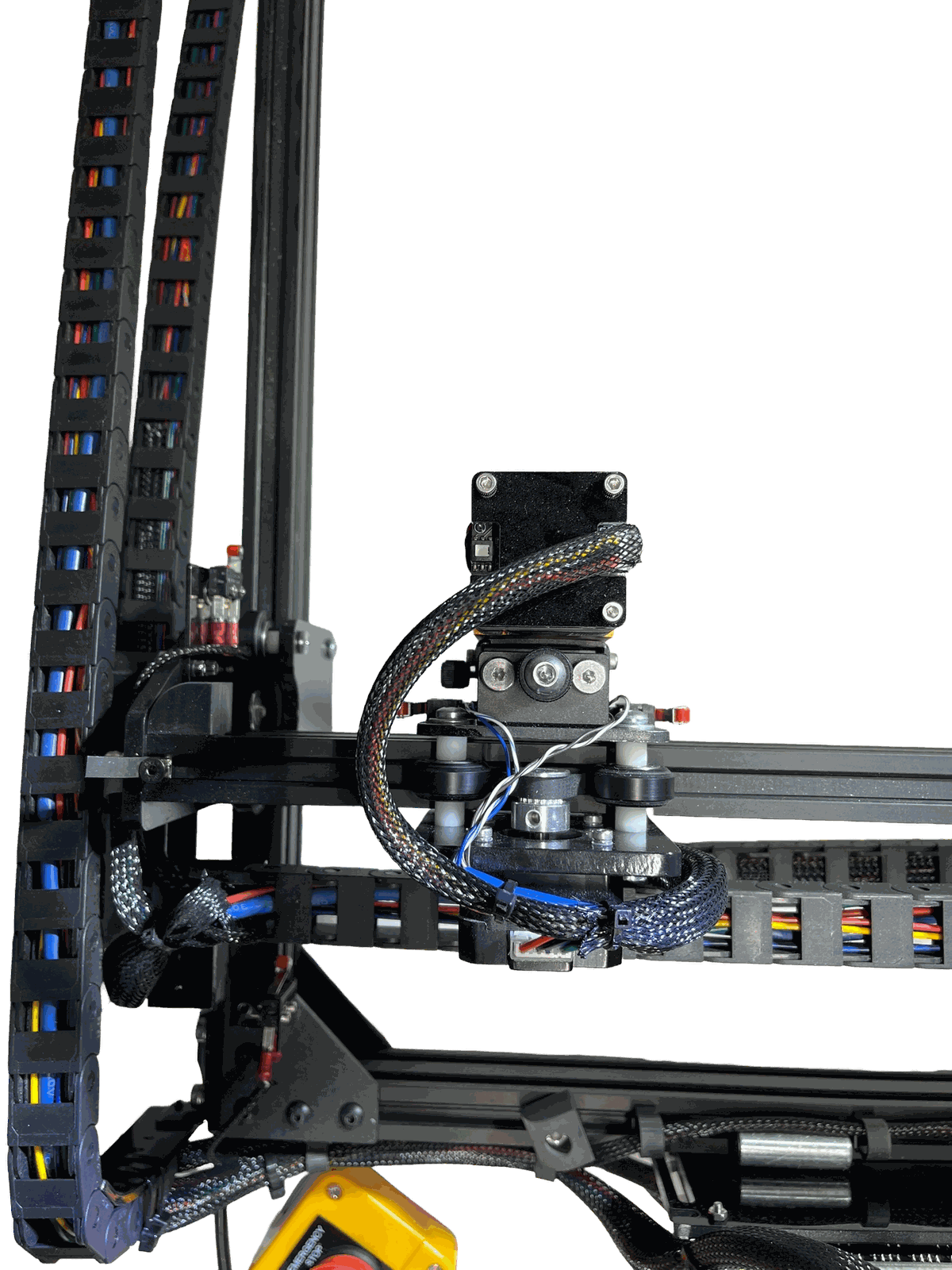

Le pilotage de la machine repose sur une carte contrôleur de type GRBL, choisie pour sa fiabilité et sa large compatibilité avec les logiciels de commande laser. Des moteurs pas-à-pas NEMA17 pilotent les axes X et Y via des courroies GT2. Une attention particulière a été portée au driver et à l'alimentation dédiée du module laser : le courant fourni doit être stable et bien dimensionné pour éviter d'endommager la diode ou le tube, et l'alimentation de puissance est isolée du reste de l'électronique de commande pour limiter les interférences.

Composants électroniques principaux

  • Carte contrôleur GRBL
  • Moteurs pas-à-pas NEMA17 (X, Y)
  • Driver et alimentation dédiés au module laser
  • Alimentation générale de la machine

5 Assemblage mécanique

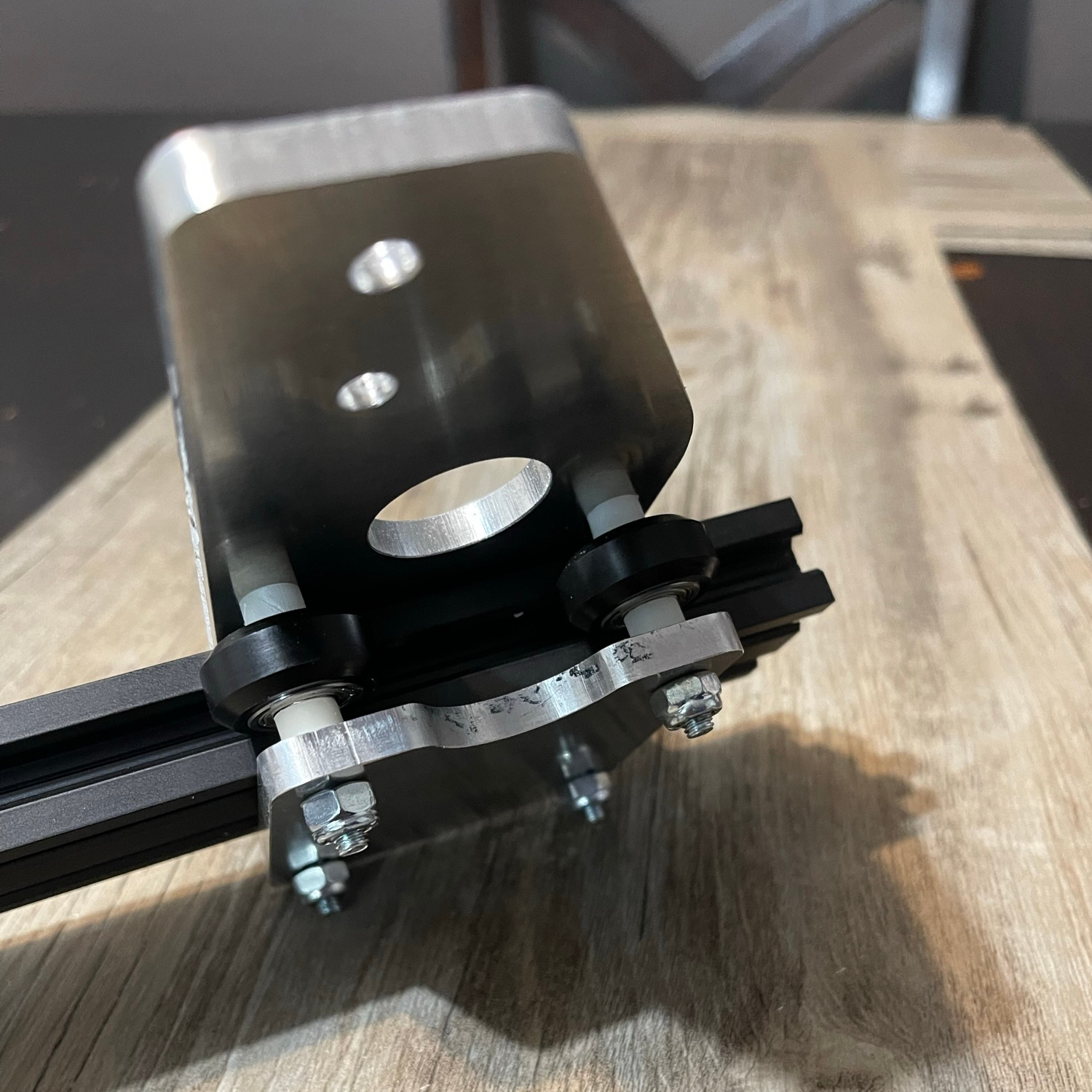

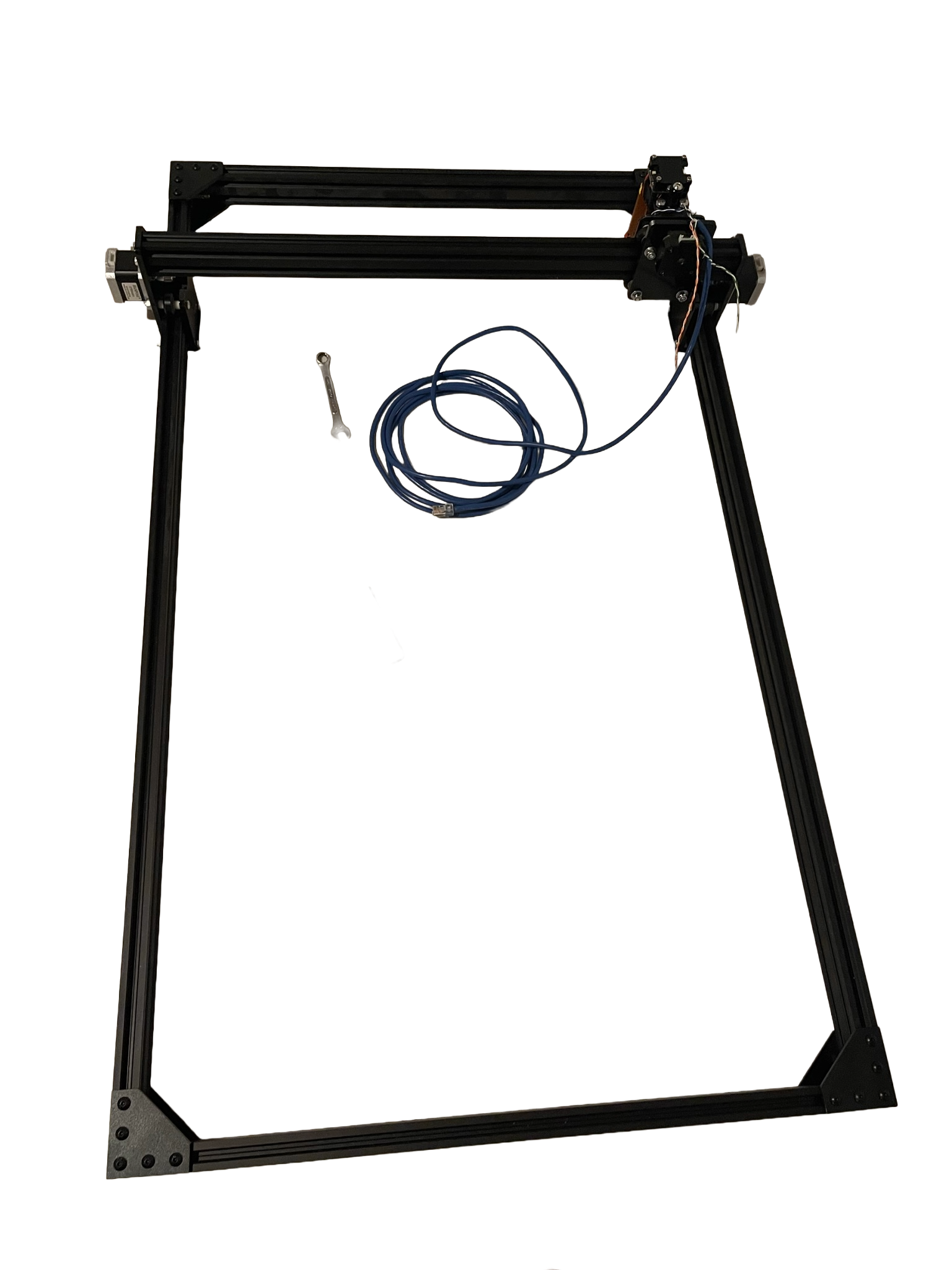

Place au montage du châssis et des axes X/Y. Chaque profilé est assemblé, aligné et fixé avec soin, en vérifiant l'équerrage à chaque étape pour éviter tout écart qui se répercuterait sur la rectitude des traits de coupe. Les courroies GT2 sont ensuite installées et tendues, un réglage qui demande de la patience : trop lâches, elles introduisent du jeu et des artefacts visibles sur les gravures; trop tendues, elles usent prématurément les roulements et sollicitent inutilement les moteurs. C'est à cette étape que la photo ci-dessous a été prise, lors de l'assemblage du châssis et de la mise en place du portique.

Points de calibration mécanique

  • Équerrage du châssis et du portique
  • Tension et alignement des courroies GT2
  • Jeu et fluidité des patins sur les rails de guidage
  • Vérification de la planéité du plateau de travail

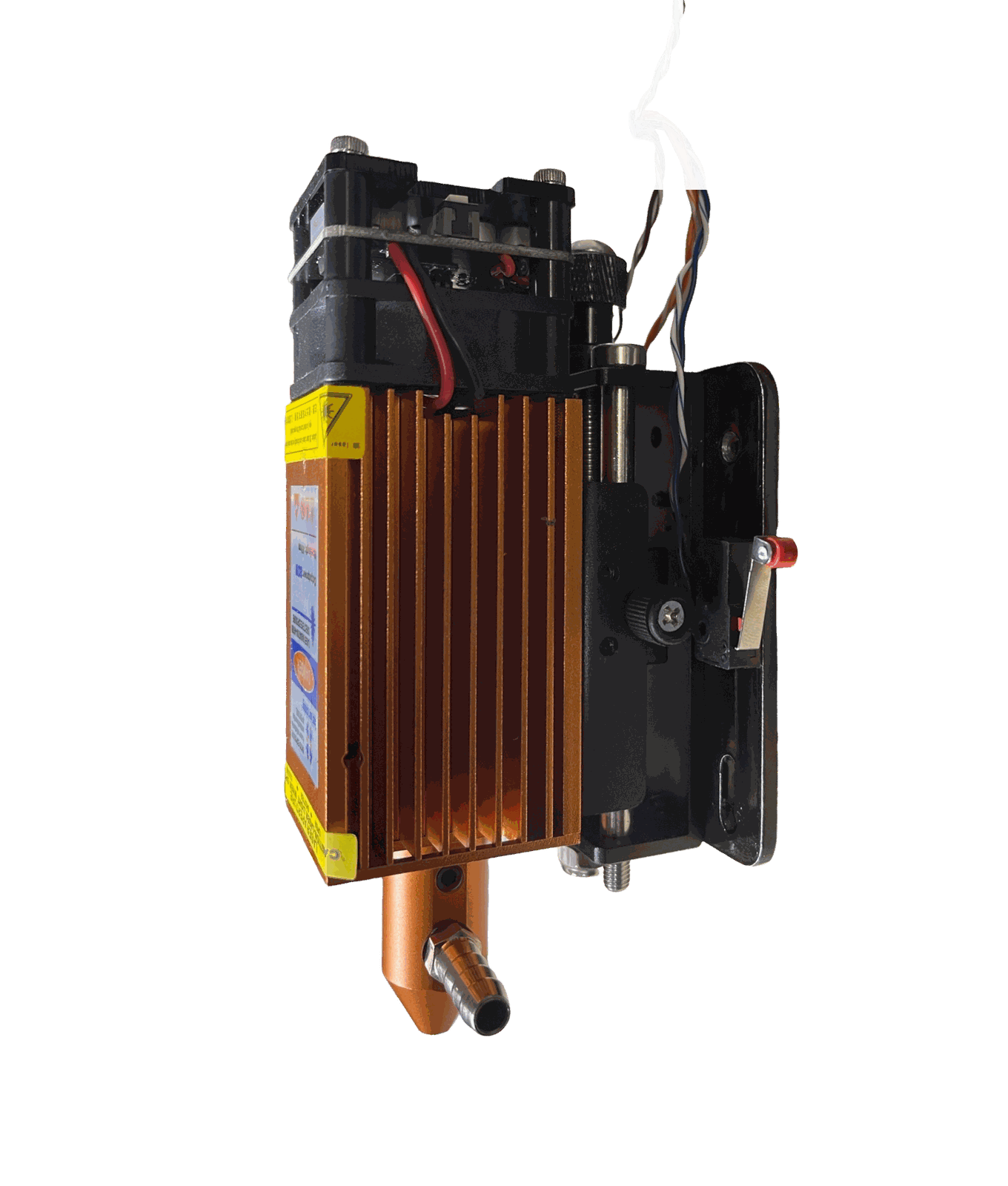

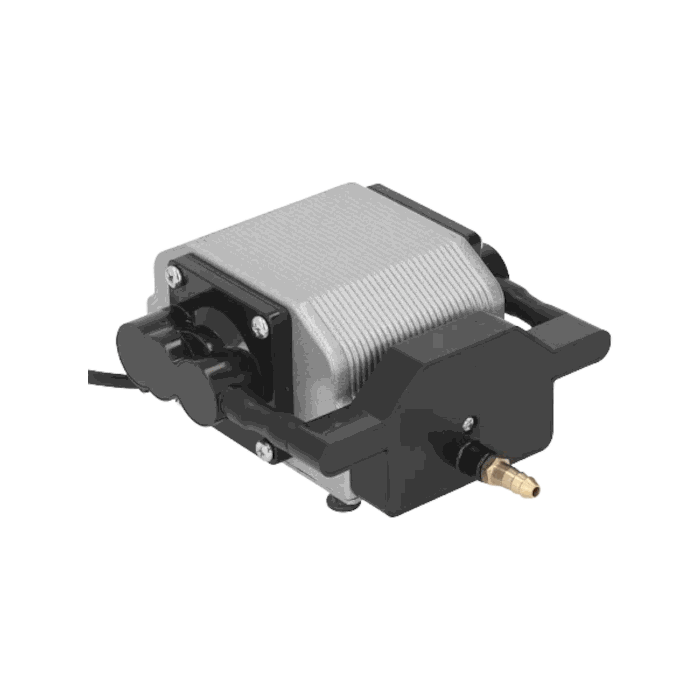

6 Module laser et système de focalisation

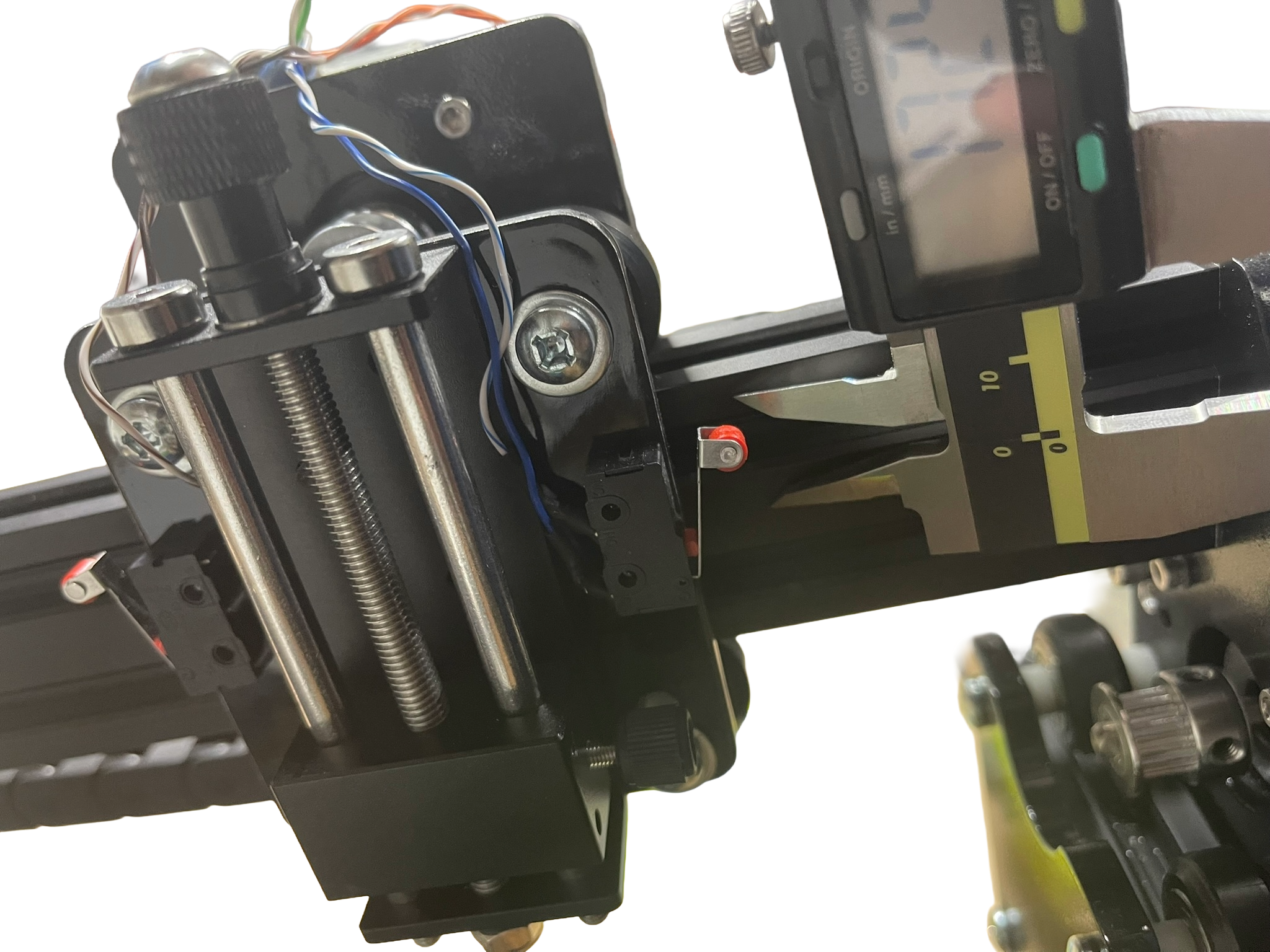

Le cœur de la machine est le module laser lui-même. Entre une diode laser, plus compacte et économique mais limitée en puissance, et un tube CO2, plus puissant et adapté à la découpe de matériaux plus épais mais nécessitant un circuit de refroidissement, le choix dépend directement des matériaux visés. Une fois le module installé, la lentille de focalisation est ajustée avec précision : un point focal mal réglé se traduit immédiatement par des traits flous en gravure et une puissance de coupe réduite en découpe. Le réglage de la distance focale est vérifié à chaque changement d'épaisseur de matériau.

Éléments du module laser

  • Module laser (diode ou tube CO2 selon la puissance visée)
  • Lentille de focalisation et son support réglable
  • Support de refroidissement (ventilateur ou circuit d'eau selon le type)
  • Protection optique contre les projections de matière

7 Câblage et sécurité

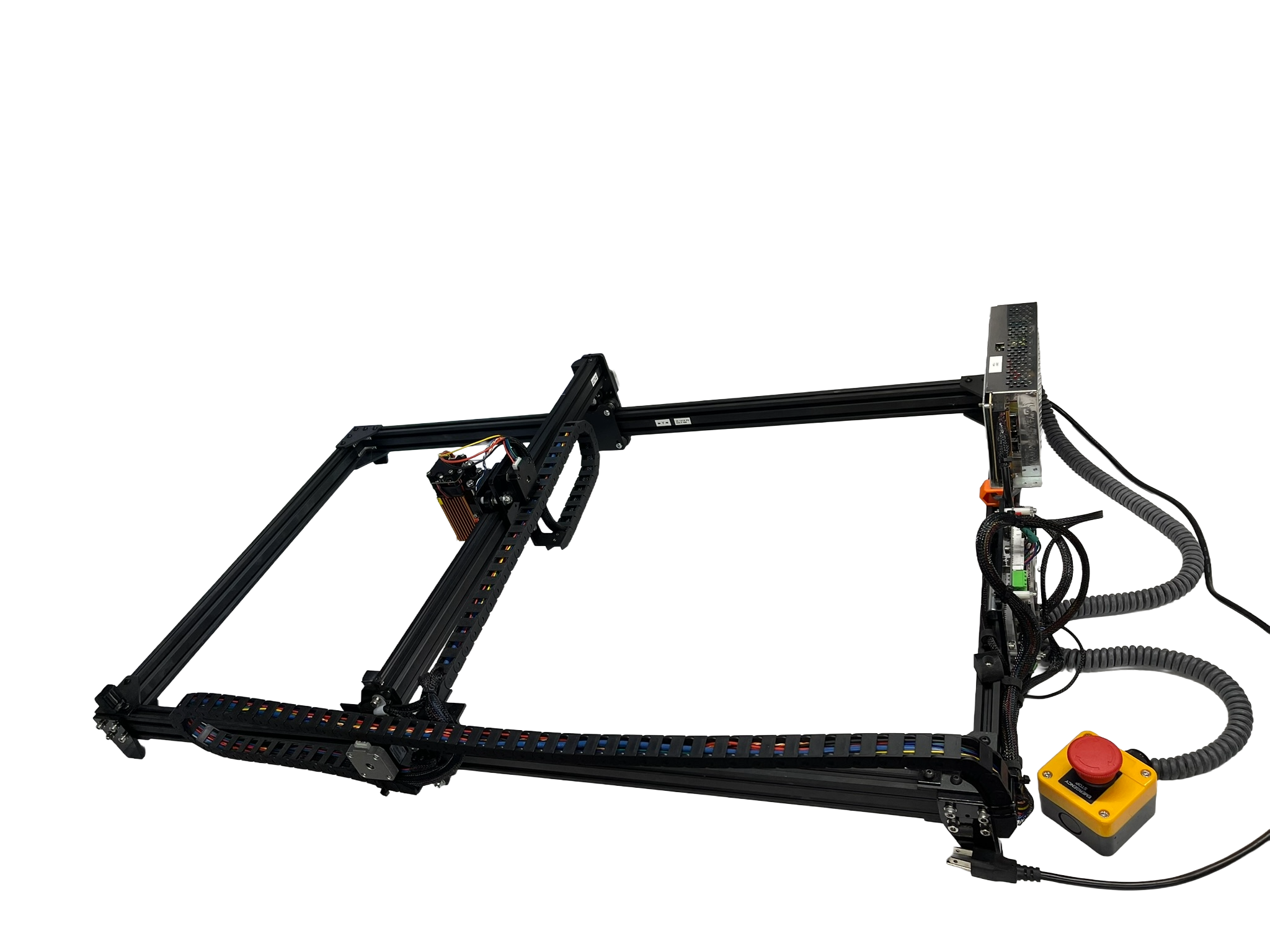

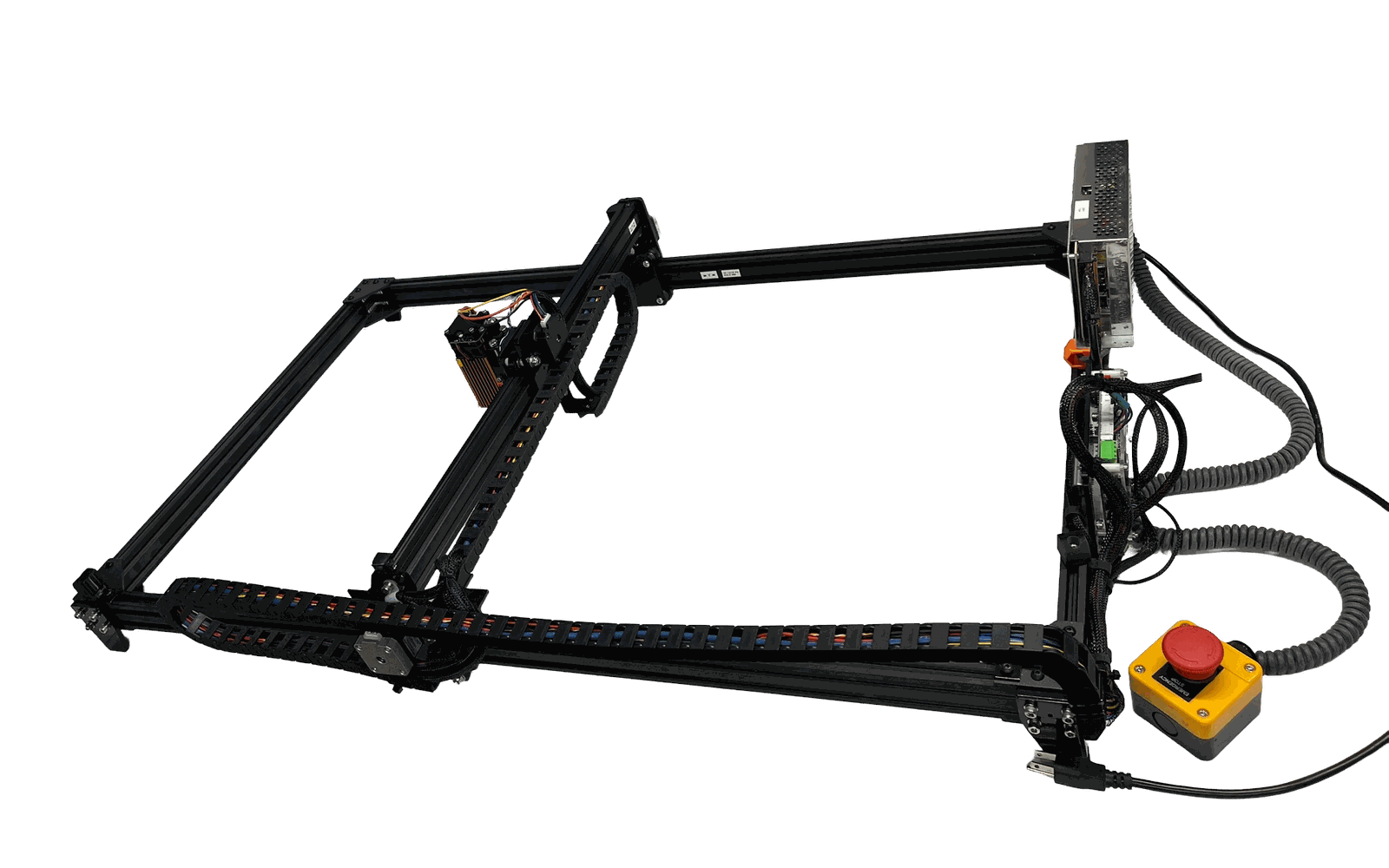

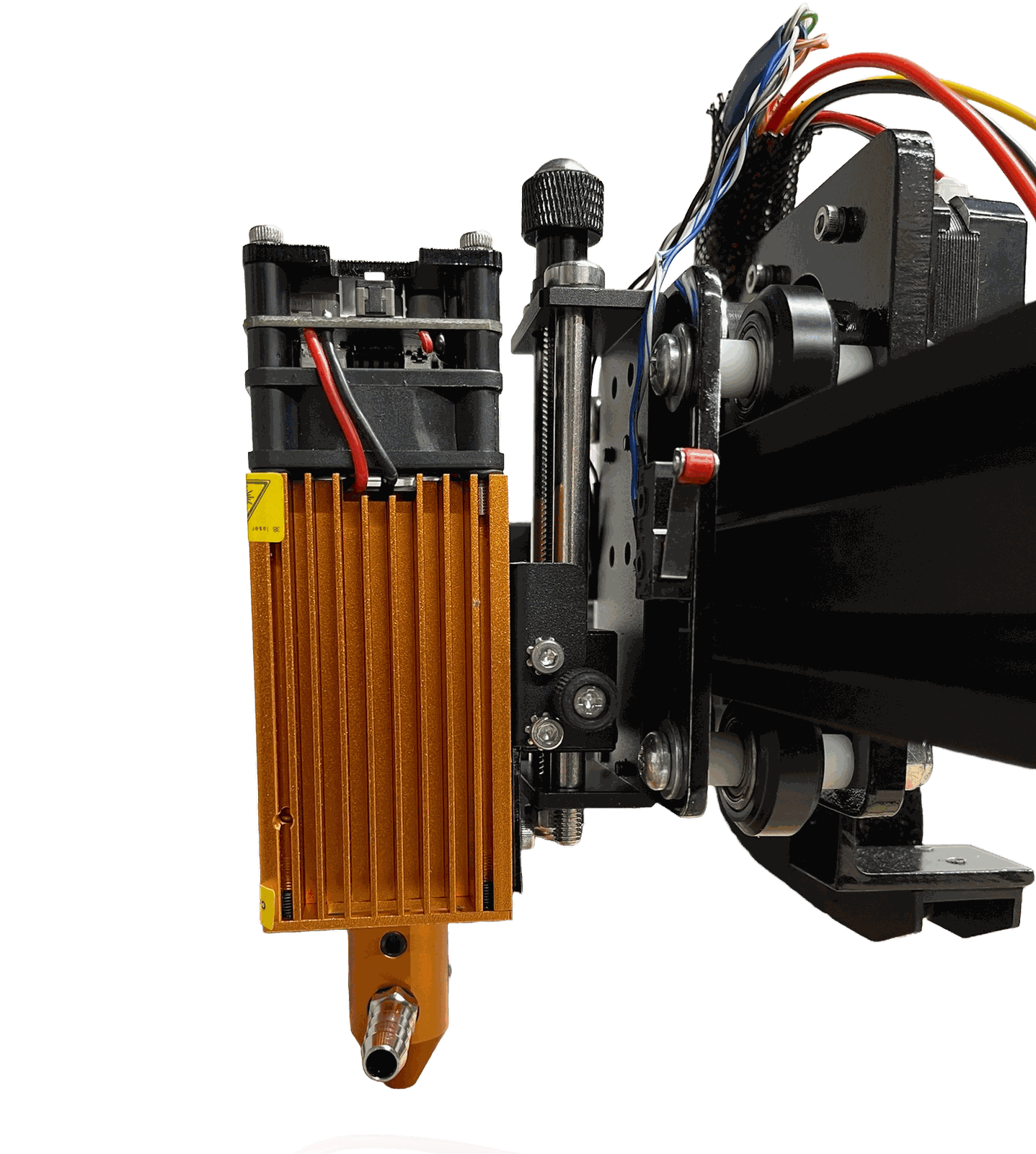

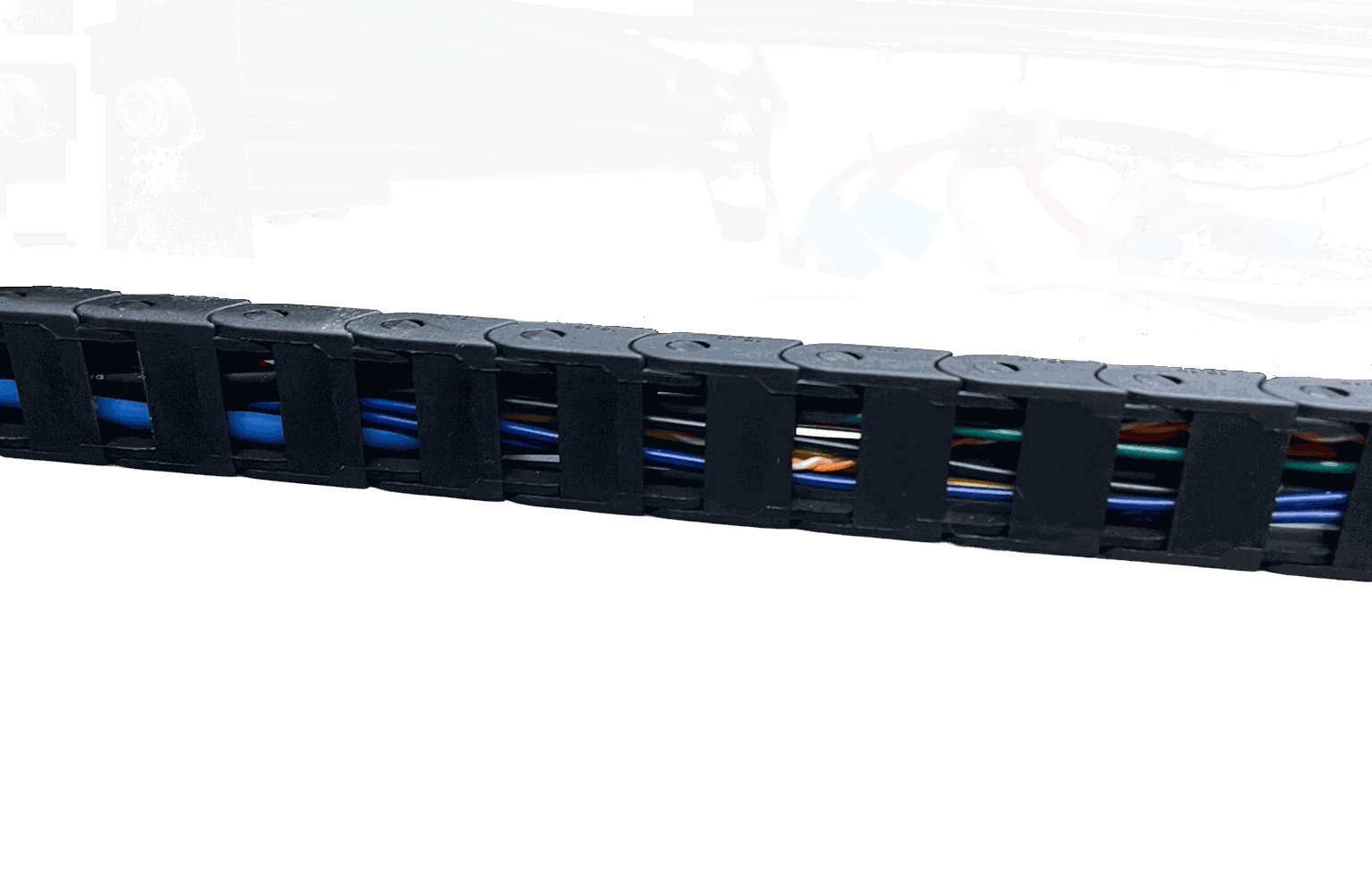

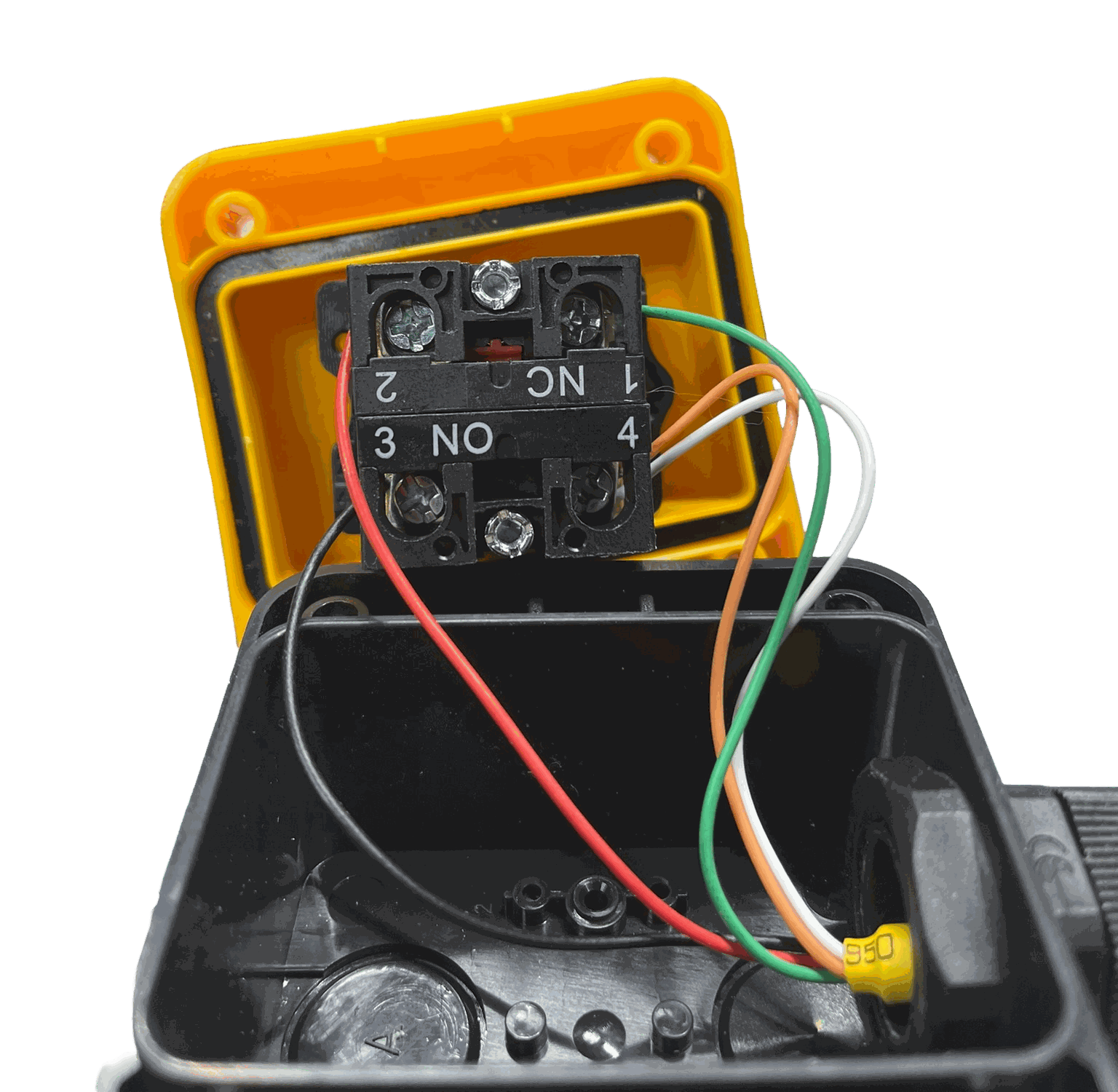

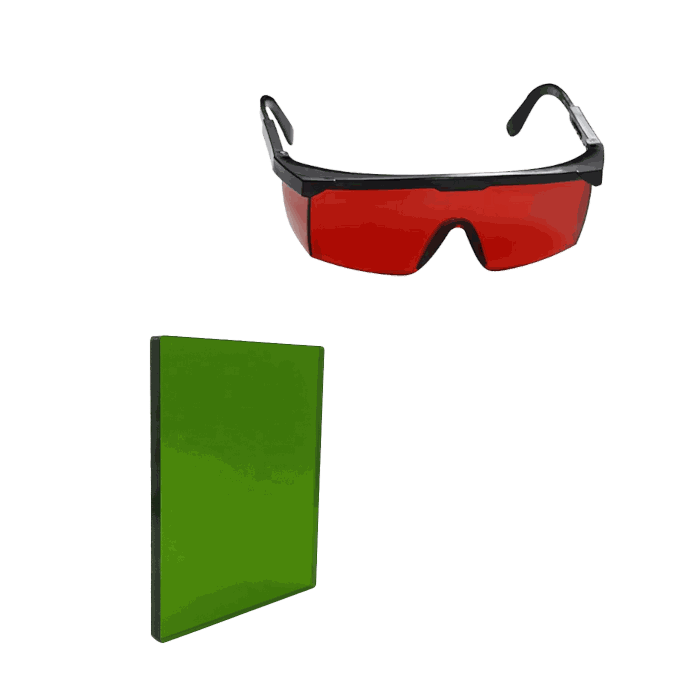

Tous les composants sont reliés proprement à la carte contrôleur : moteurs, fins de course, module laser et son alimentation dédiée. Une chaîne porte-câbles protège le câblage mobile du portique contre l'usure par flexion répétée. La sécurité occupe une place centrale à cette étape : un interrupteur d'urgence coupe immédiatement l'alimentation du laser en cas de besoin, un capot limite la dispersion du faisceau et des projections, et le port de lunettes de protection adaptées à la longueur d'onde du laser est obligatoire dès la première mise sous tension du module.

Ne jamais activer le module laser sans lunettes de protection adaptées, sans interrupteur d'urgence fonctionnel et sans surveillance directe de la machine en fonctionnement.

8 Firmware et calibration

Le firmware GRBL est flashé et configuré sur la carte contrôleur : dimensions de la machine, sens des moteurs, limites logicielles des axes et paramètres propres au pilotage du laser (mode de puissance, mode de gravure vs découpe). Les pas par millimètre de chaque axe sont ensuite calibrés précisément pour garantir des dimensions exactes sur les pièces produites. Les réglages de vitesse et de puissance sont affinés matériau par matériau, en notant systématiquement les combinaisons qui donnent les meilleurs résultats pour pouvoir les réutiliser.

Paramètres clés à calibrer

  • Pas par millimètre (X, Y)
  • Limites logicielles et origine machine (homing)
  • Grille de réglages vitesse/puissance par matériau
  • Paramètres de sécurité et arrêt d'urgence logiciel

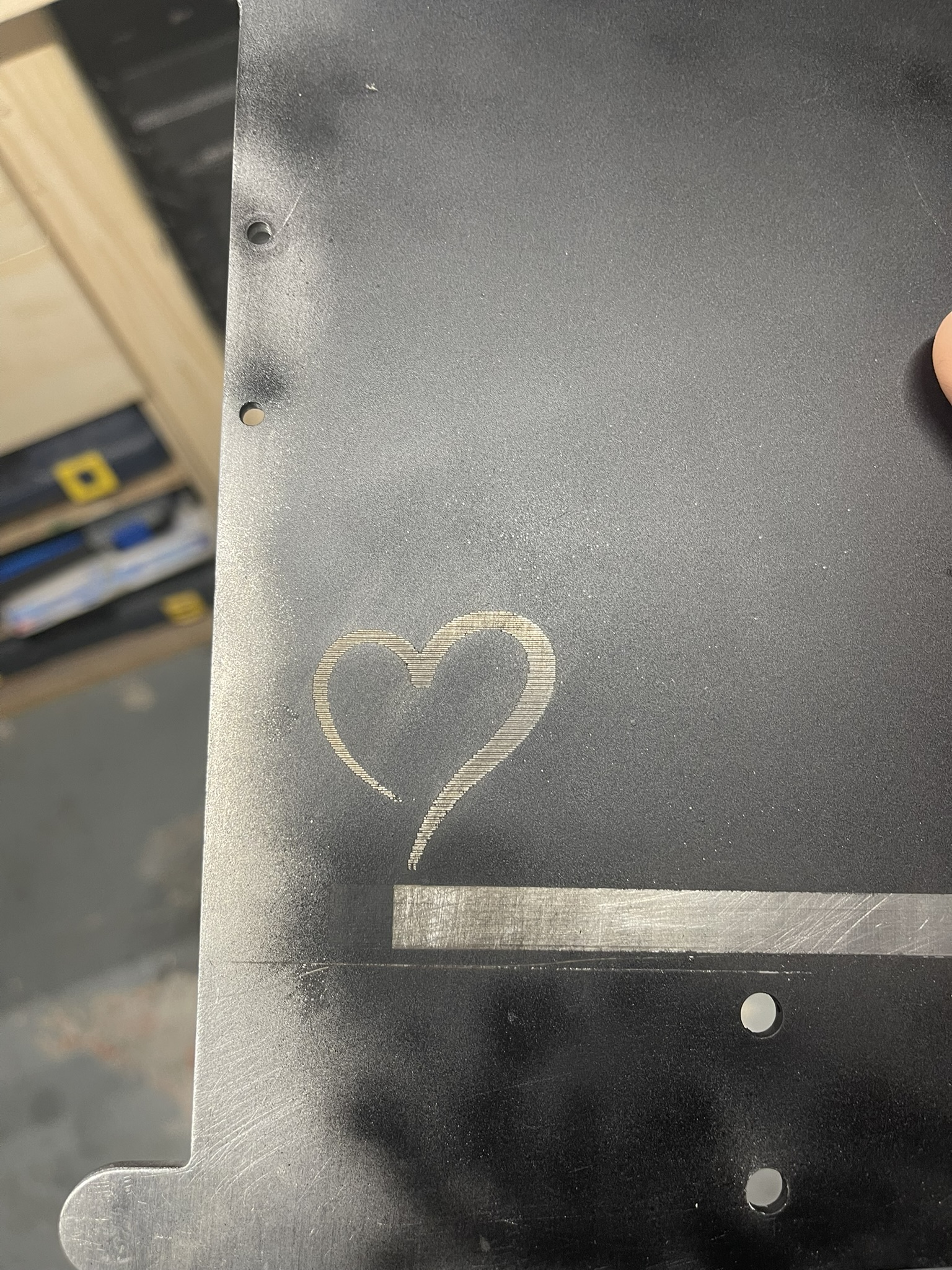

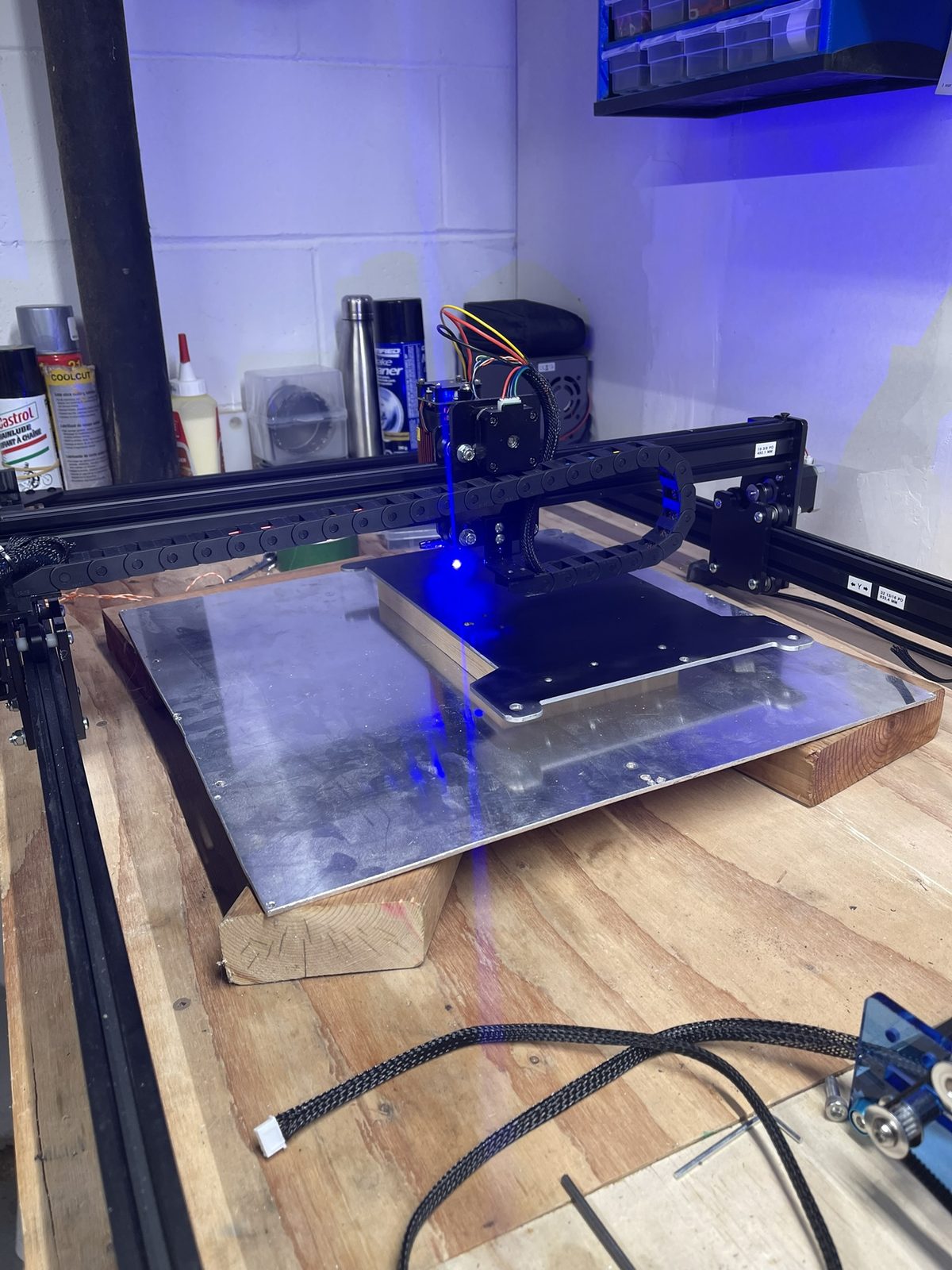

9 Premiers tests de découpe et gravure

Le grand moment : les premiers essais sont lancés, à faible puissance et vitesse réduite, pour valider l'ensemble de la chaîne mécanique et électronique avant de pousser la machine. Différents matériaux sont testés successivement (bois mince, carton, acrylique) afin d'établir une bibliothèque de réglages fiables. Les premiers essais révèlent souvent des ajustements à apporter : mise au point du laser, vitesse de déplacement, nombre de passes ou extraction des fumées, chaque test permettant d'affiner un paramètre à la fois jusqu'à obtenir des découpes nettes et des gravures régulières.

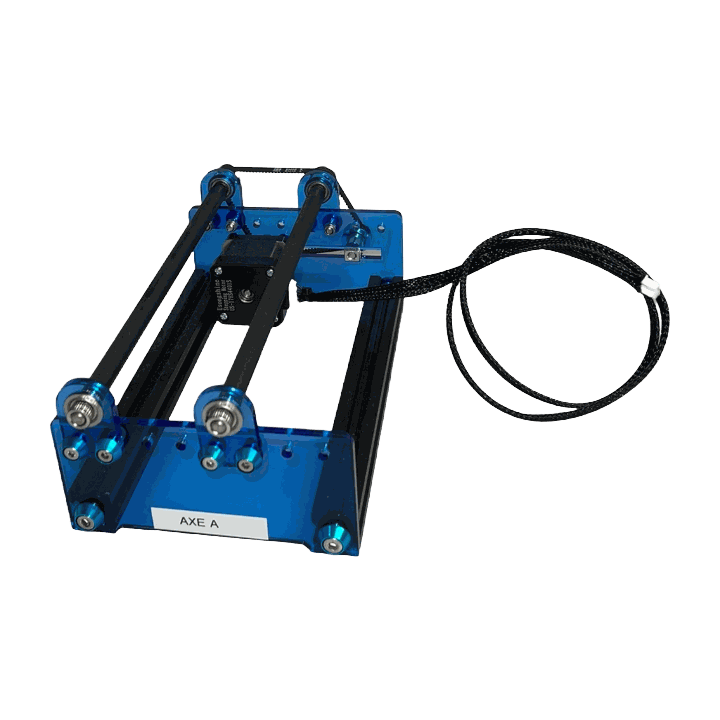

10 Améliorations continues

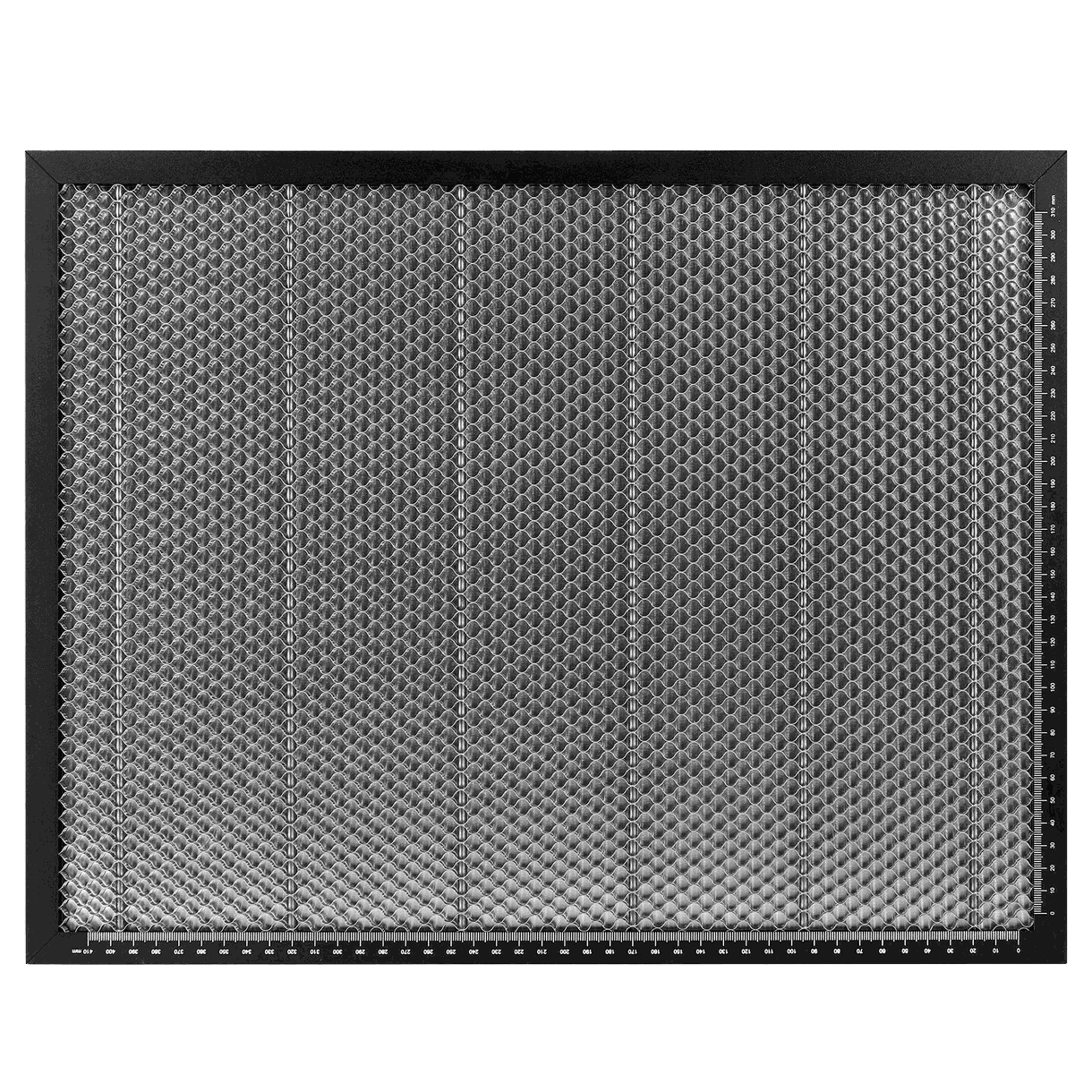

Une graveuse laser maison reste un projet en constante évolution. Parmi les pistes envisagées pour la suite : ajout d'une caméra de visée pour positionner précisément les découpes sur des matériaux déjà imprimés ou marqués, mise en place d'un système d'extraction de fumée plus performant pour préserver l'optique et la qualité de l'air de l'atelier, et agrandissement de la surface de travail pour traiter des pièces de plus grand format. Un module de refroidissement plus robuste et l'ajout de capteurs de sécurité supplémentaires font aussi partie des évolutions envisagées.

Pistes d'amélioration futures

  • Caméra de visée pour le positionnement des découpes

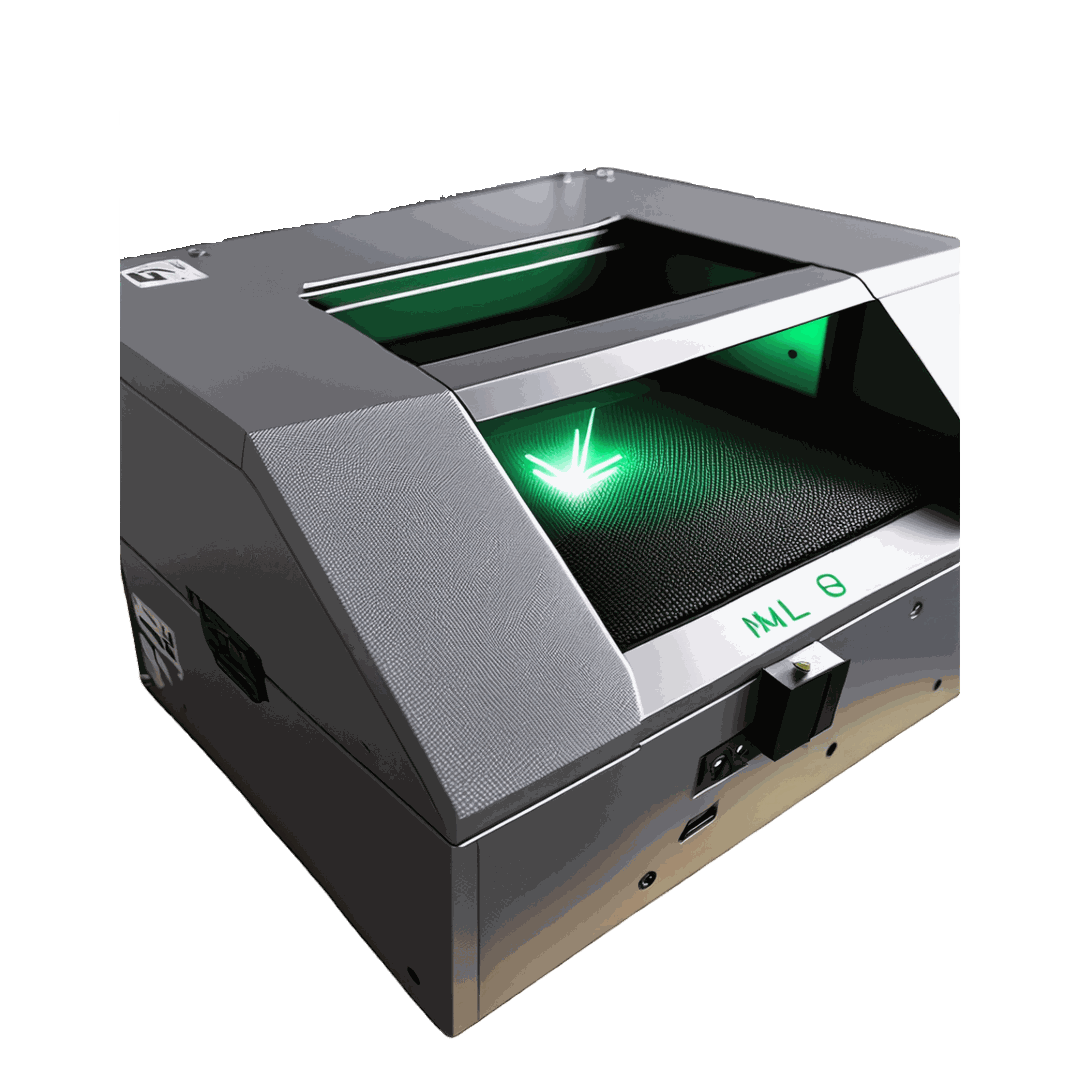

  • Extraction de fumée plus performante
  • Agrandissement de la surface de gravure/découpe
  • Capteurs de sécurité additionnels
